网通连接器 / RJ45连接器系列

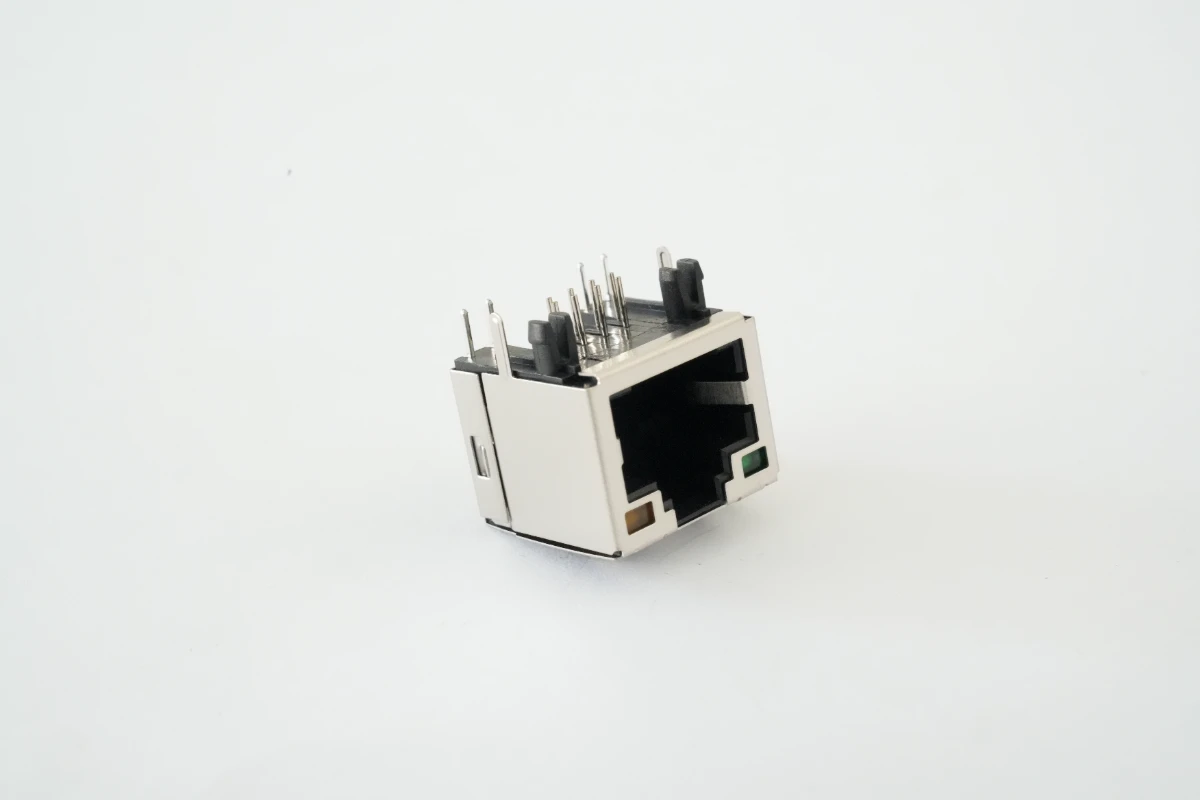

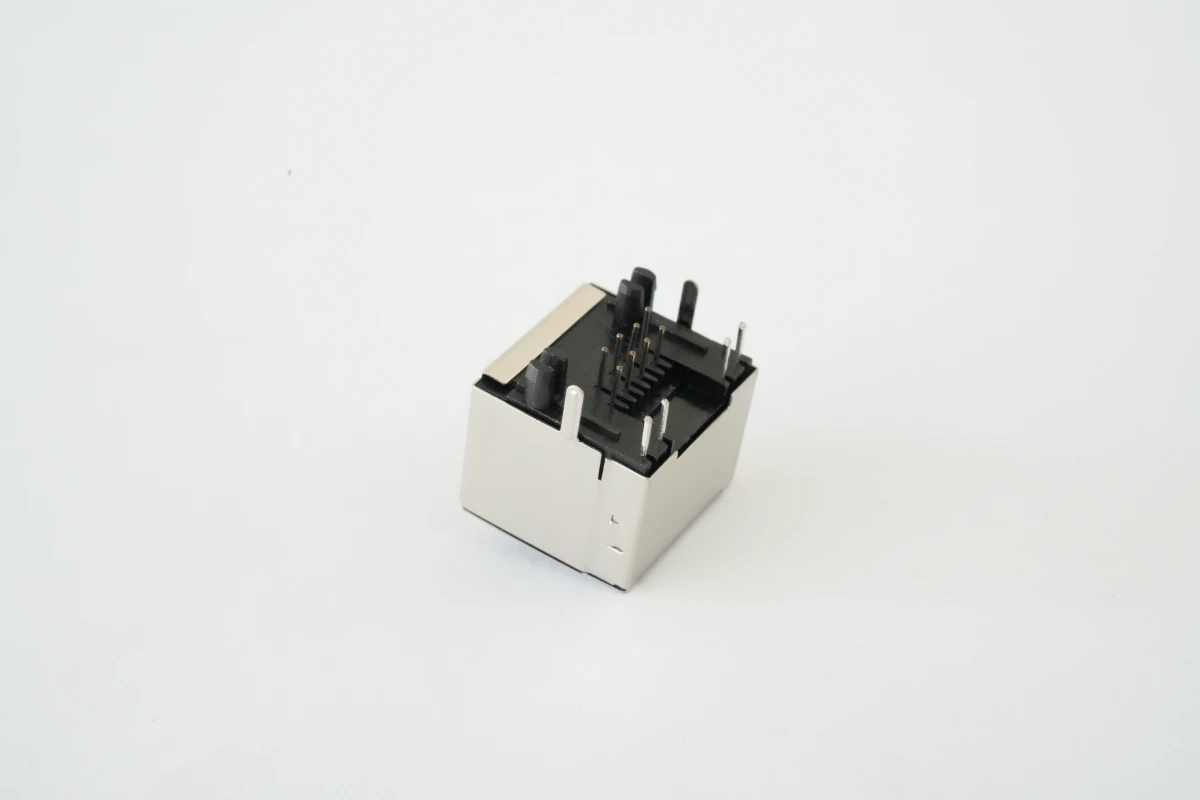

1×1口8P8C RJ45连接器
型号: JT1A-2111-GNAM
应用领域
通信工业
1 / 3
1
2
3
详细描述
JT1A-2111-GNAM 为单口 8P8C RJ45 以太网连接器，采用 UL94V-0 阻燃 PBT 外壳，耐高温抗老化，适配无铅回流焊制程；搭配高弹性磷青铜触点，全域镍底镀金工艺，导电性能优异、抗氧化耐磨，插拔寿命长。产品采用下折式安装结构，优化设备内部走线，适配薄型紧凑型设备设计，3.20mm 标准引脚间距，PCB 布局标准化。内置左绿右橙双色 LED 指示灯，可直观反馈网络状态，工作温域覆盖 - 40℃~+85℃，符合 FCC Part 68 通信标准，金属屏蔽壳具备 EMI 抗干扰能力。
产品特性
- 工作温域覆盖-40℃~+85℃，适配高低温工业环境，长期稳定运行
- UL94V-0阻燃PBT外壳，耐高温抗老化；磷青铜镀金触点，导电优异、抗氧化耐磨
- SUS201不锈钢屏蔽壳，全域镀镍，有效抑制EMI电磁干扰，保障信号传输稳定
- 内置左绿右橙双色LED指示灯，可实时反馈网络连接、数据传输状态
- 3.20mm标准引脚间距，通孔插装下折式安装，适配自动化生产，PCB布局标准化
- 接口腔体符合FCC Part 68通信标准，品质合规，适配全球市场
- 带顶部弹片，插拔顺畅，机械强度高，使用寿命长，适配频繁插拔场景
- 1×1单口结构，尺寸小巧，适配设备内部紧凑空间，布局灵活
技术规格
屏蔽壳全域30μ"以上镍底镀
指示灯左绿右橙
接触件全域50μ"以上镍底镀，接触区域选镀金
合规标准FCC Part 68.500D通信标准
外壳材质PBT黑色高温热塑性塑料，UL94V-0阻燃等级
安装方式T/H通孔插装，下折式BOTTOM安装
工作温度-40℃~+85℃
引脚间距3.20mm
结构特性带顶部弹片，带金属屏蔽壳，具备EMI电磁干扰防护能力
长×宽×高16.45mm×11.94mm×6.30mm
