网通连接器 / SFP系列

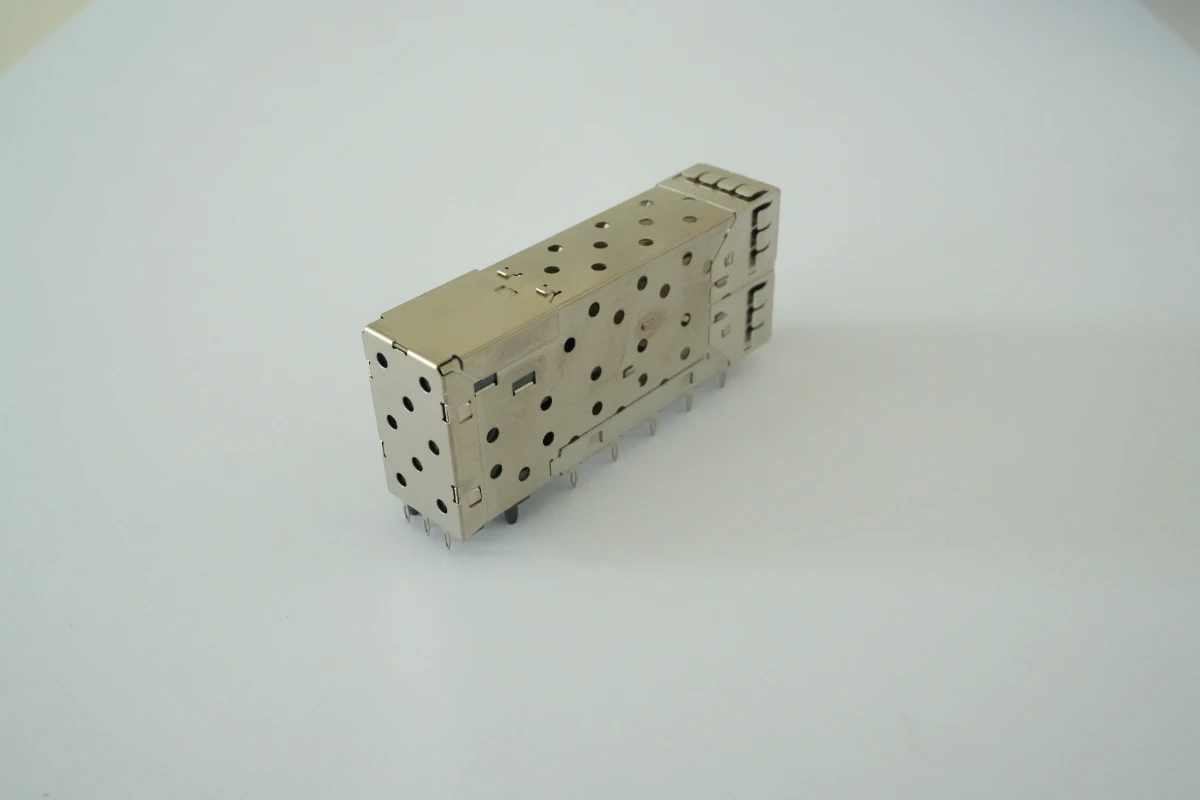

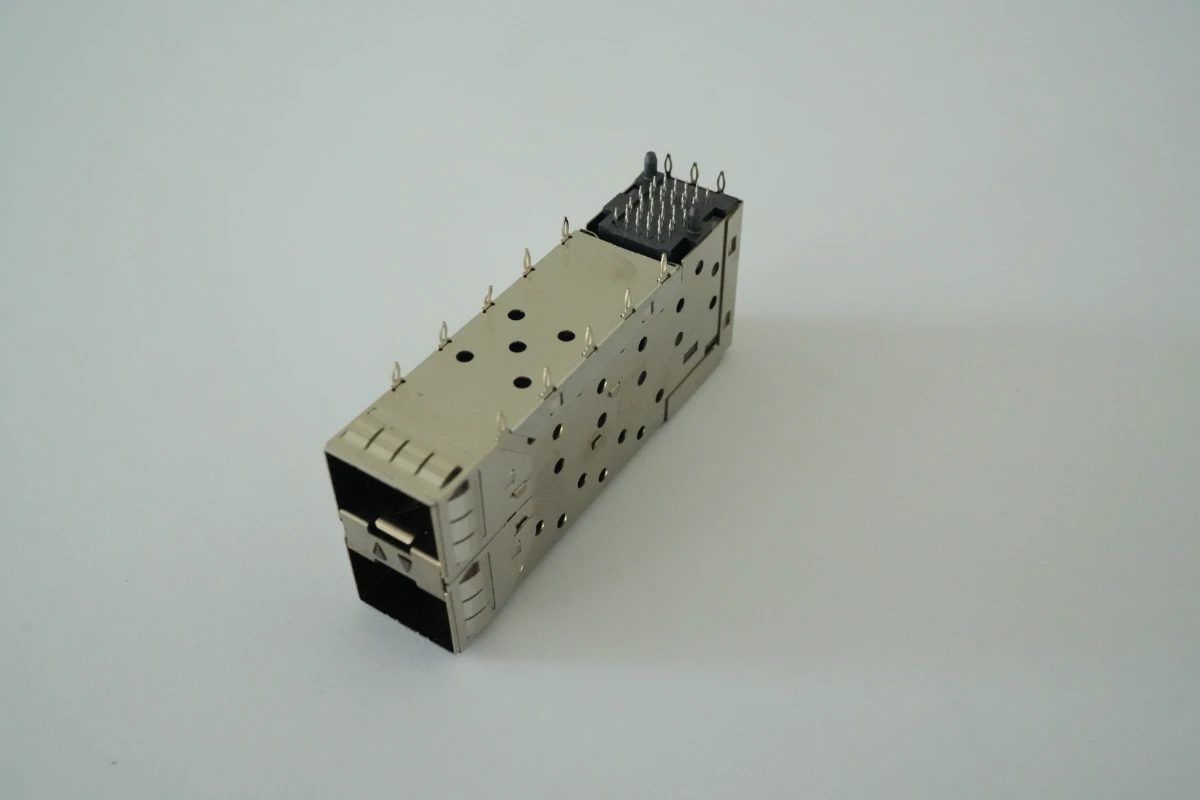

SFP+ 2X1 双端口笼子+连接器（带导光柱）
型号: SFP21-2140-F210-01
应用领域
通信汽车工业医疗
1 / 3
1
2
3
详细描述
SFP21-2140-F210-01 是一款完全符合 SFP MSA 工业级标准规范的 SFP+ 2X1 双端口笼子 + 连接器，图纸版本为 A.0，专为工业级高速光模块通信场景打造。产品集双端口紧凑型结构、优异的高速传输性能、工业级宽温环境适配性于一体，是工业交换机、企业级路由器、防火墙、服务器、通信基站设备等领域的核心配套连接器件，所有设计与参数均严格遵循 SFP MSA 行业通用标准与工业级产品品质要求。
产品特性
- 2X1双端口紧凑型一体化设计，大幅节省PCB板安装空间，完美适配设备高密度端口布局需求
- 带导光柱一体化设计，无需额外装配，简化生产流程
- 端子接触区镀金≥15μ"，镀镍打底≥50μ"，接触电阻低，信号传输稳定无损耗；1.05mm机箱接地孔设计，接地性能优异，EMC电磁兼容性能符合工业级标准
- 工作温度范围-40℃~+85℃，存储温度-55℃~+105℃，工业级宽温设计，可适配极端高低温工业环境
- 托盘包装，适配工业化生产与仓储需求
- 插拔力控制在11.5N-40N区间，插拔手感顺滑，同时保证对插后稳定接触压力
- ≥100次插拔循环机械寿命，符合工业连接器通用寿命标准
- PCB板载压接式安装，适配波峰焊、回流焊工业化焊接工艺；通用公差控制精准，重点尺寸CPK管控，适配自动化大批量生产需求
技术规格
端子接触区镀金 15μ" min；底层镀镍 50μ" min
导光柱透明聚碳酸酯
插拔力插入力最大40N，拔出力最小11.5N
信号端子铜合金
包装方式托盘包装
塑胶本体黑色PBT（UL94V-0 最高阻燃等级）
存储温度-55℃ ~ +105℃
安装方式PCB板载压接式安装
工作温度-40℃ ~ +85℃（工业级宽温）
接地性能1.05mm直径机箱接地孔设计
机械寿命≥100次插拔循环
