网通连接器 / D-SUB

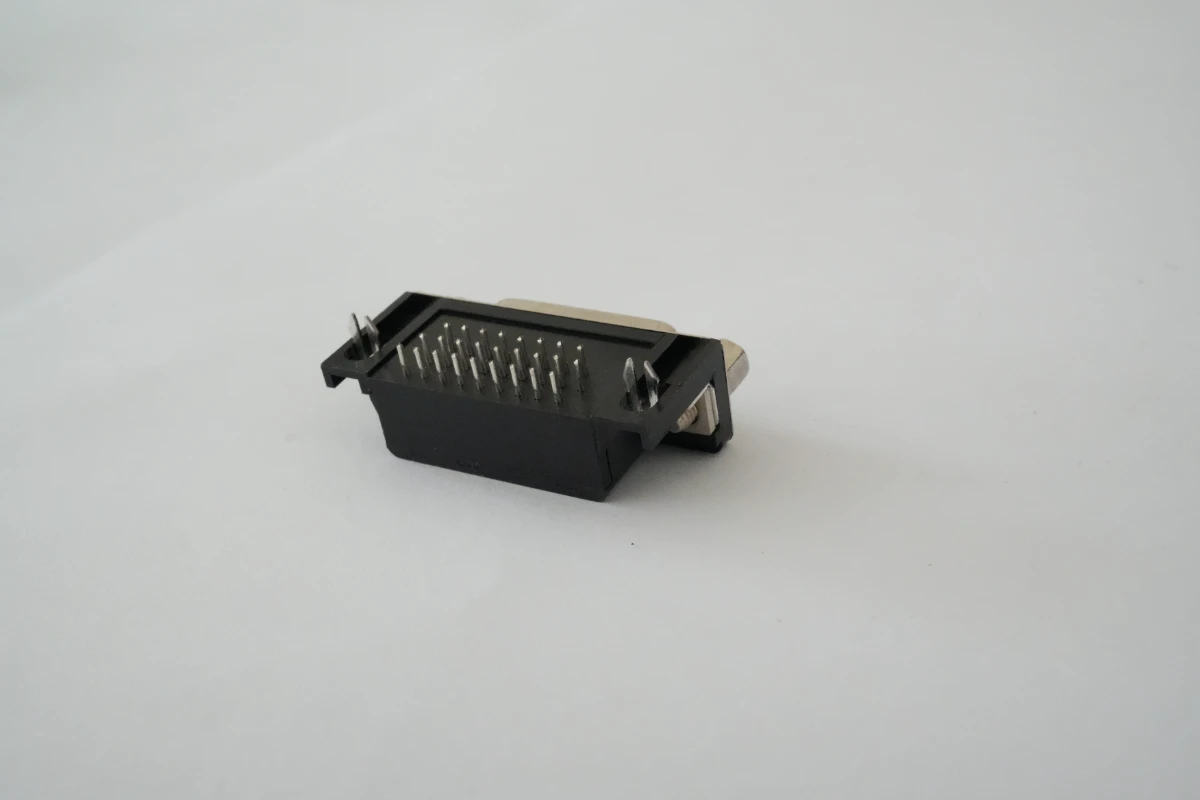

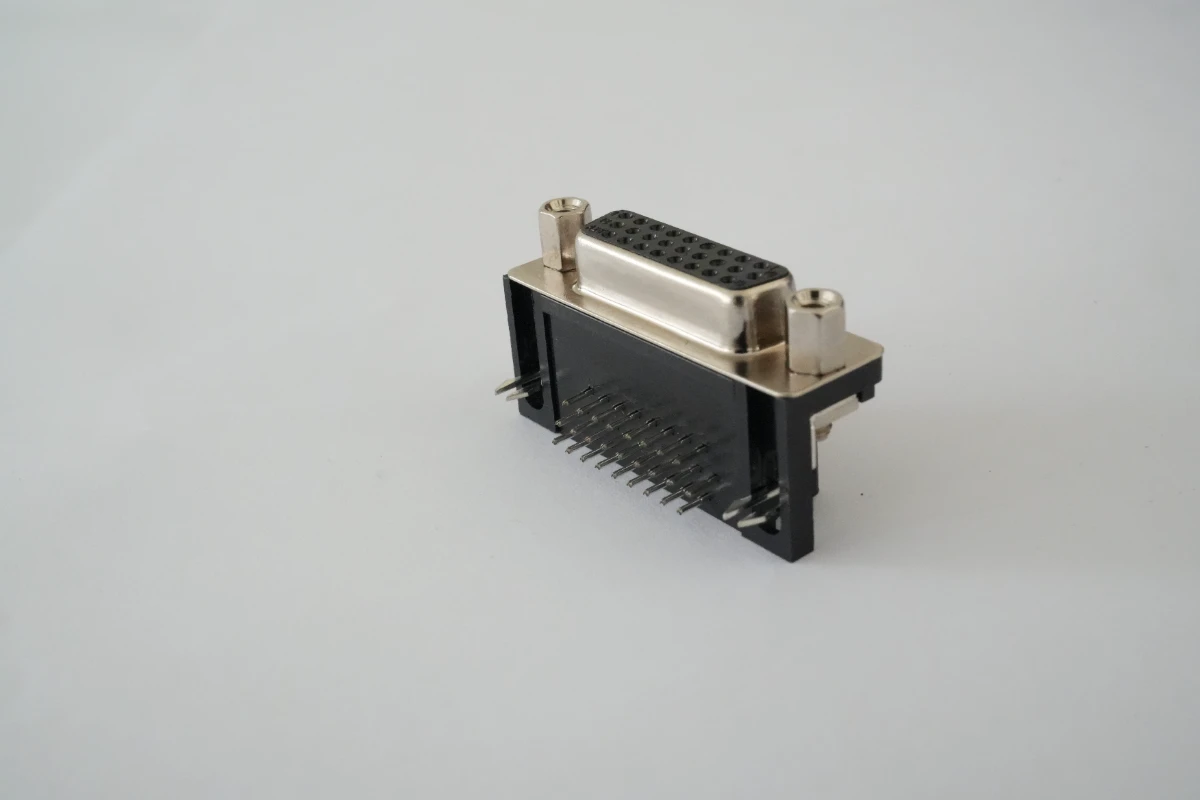

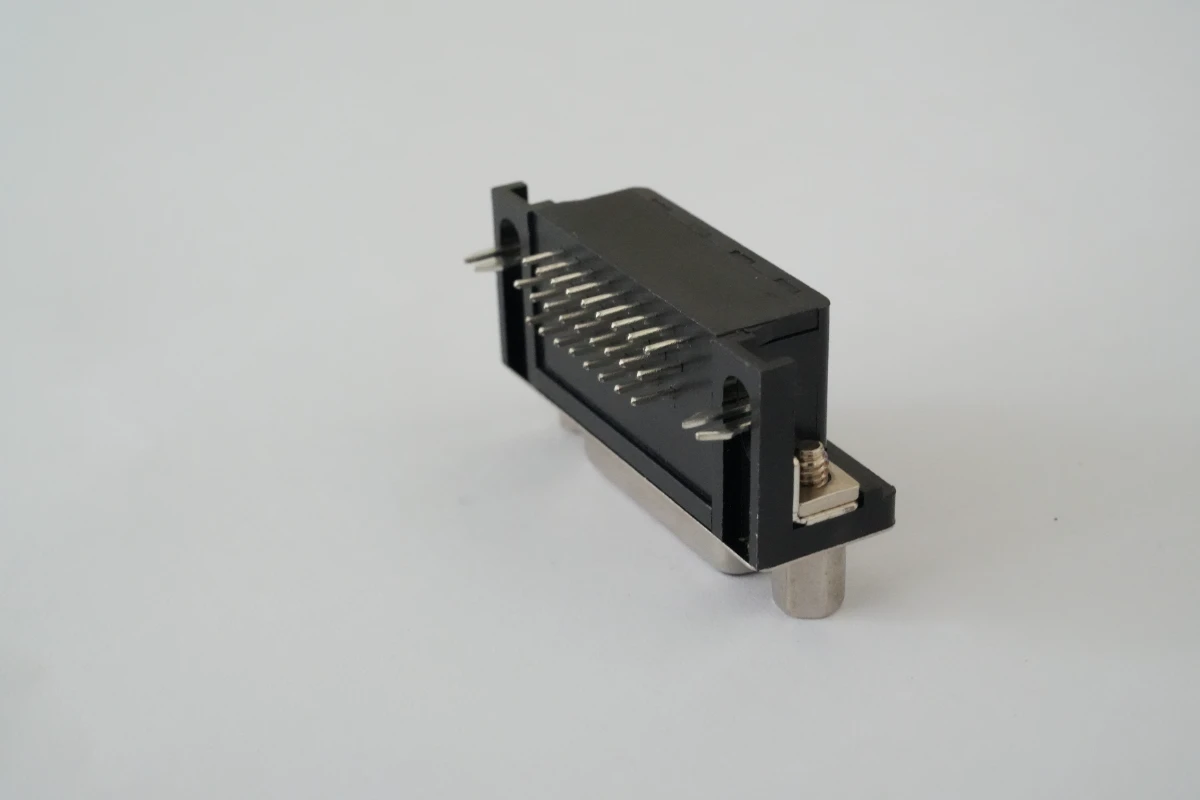

26针（26PIN）D-SUB连接器母头
型号: WDF-3039-1026
应用领域
通信工业
1 / 4
1
2
3
4
详细描述
WDF-3039-1026 是一款工业级 26 针 D-SUB（D 型超小型）连接器母座，属于 HDR (8.89) 标准规格系列，专为工业场景下的多路高密度信号传输需求设计，采用直插式 PCB 板载一体化结构，兼顾高连接可靠性、优异电气性能与便捷的安装适配性，是工控设备、仪器仪表、通信终端、工业自动化系统等领域的通用型高可靠性多路信号连接器件
产品特性
- 采用26针双排标准D-SUB结构，HDR(8.89)通用接口规格，适配行业标准公头，兼容性强
- 一体化PCB插装设计，搭配#4-40UNC标准螺纹锁螺丝+SPCC鱼叉固定件，双重固定结构，安装牢固，抗震动、防松动
- 紧凑化结构设计，适配标准PCB板布局，可有效节省设备内部空间，适配小型化设备安装需求
- C2680黄铜端子搭配分区镀覆工艺，接触区闪镀金，导电性能优异，接触电阻低，信号传输稳定，损耗小
- 额定电流3.0A DC，耐电压1000V AC，绝缘电阻≥1000MΩ，电气性能达标工业级标准，可适配多路信号传输需求
- 全域镀镍打底+焊尾镀锡工艺，可焊性优异，适配SMT/DIP焊接工艺，长期使用不易氧化，使用寿命长
- 宽温设计，工作温度范围-55℃~+85℃，存储温度-55℃~+105℃，可适配工业场景的极端高低温环境
- SPCC金属外壳+PBT阻燃绝缘本体，具备优异的结构强度、抗冲击性与阻燃性能，可适应复杂工业环境
- 所有材质均符合RoHS、HSF环保标准，螺丝与铆钉符合RoHS免条款6C含量要求，可满足全球主流市场的合规要求
- 采用工业级生产工艺，尺寸公差控制精准，产品一致性高，可适配工控设备、仪器仪表、通信设备等多场景的批量应用需求
- 标准PCB板插装设计，搭配鱼叉定位件，可实现PCB板上的精准定位，焊接过程中不易位移，大幅提升装配效率与良率
技术规格
外壳镀镍（最小50μ"）
端子C2680黄铜
铆钉镀镍（最小40μ"）
耐电压最小1000V AC
固定结构#4-40UNC标准螺纹锁螺丝+SPCC材质鱼叉固定件
存储温度-55℃ ~ +105℃
安装方式PCB板插装式
工作温度-55℃ ~ +85℃
接口类型母头
环保合规符合RoHS环保标准，HSF环保要求
绝缘本体PBT+30%玻纤，符合UL 94V-0阻燃等级
