网通连接器 / D-SUB

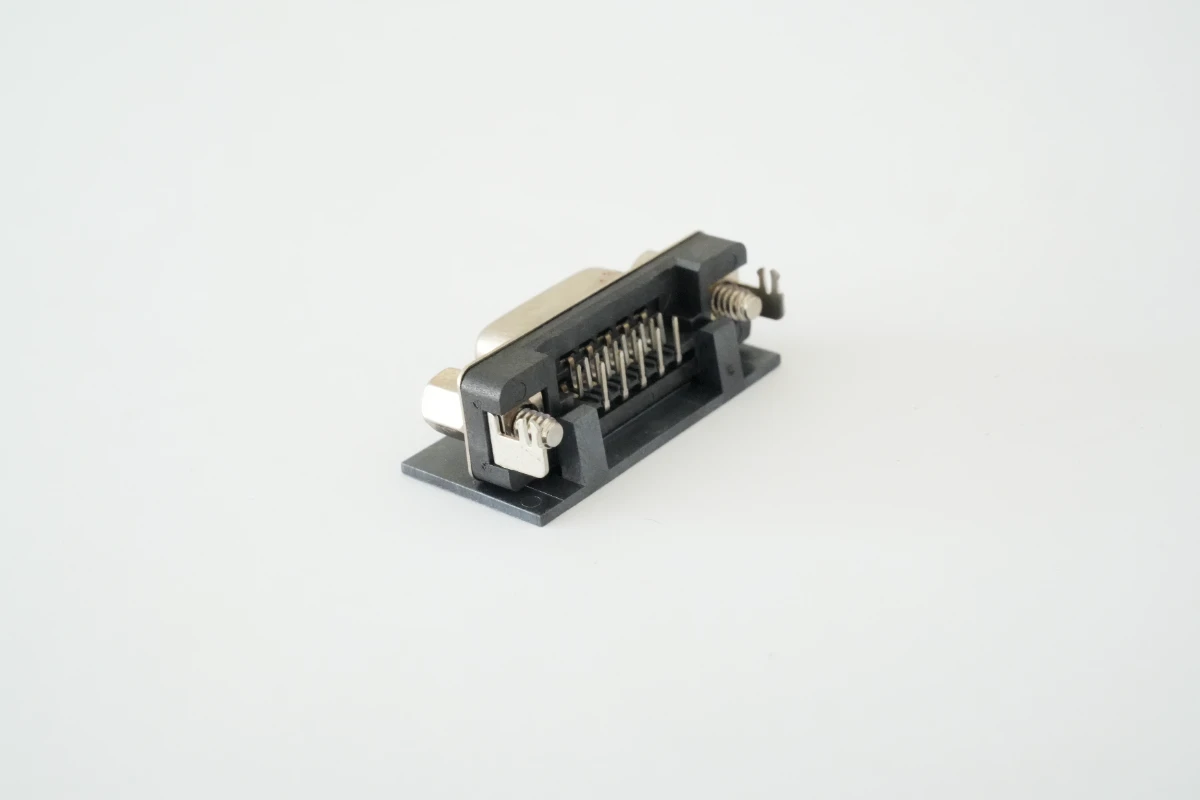

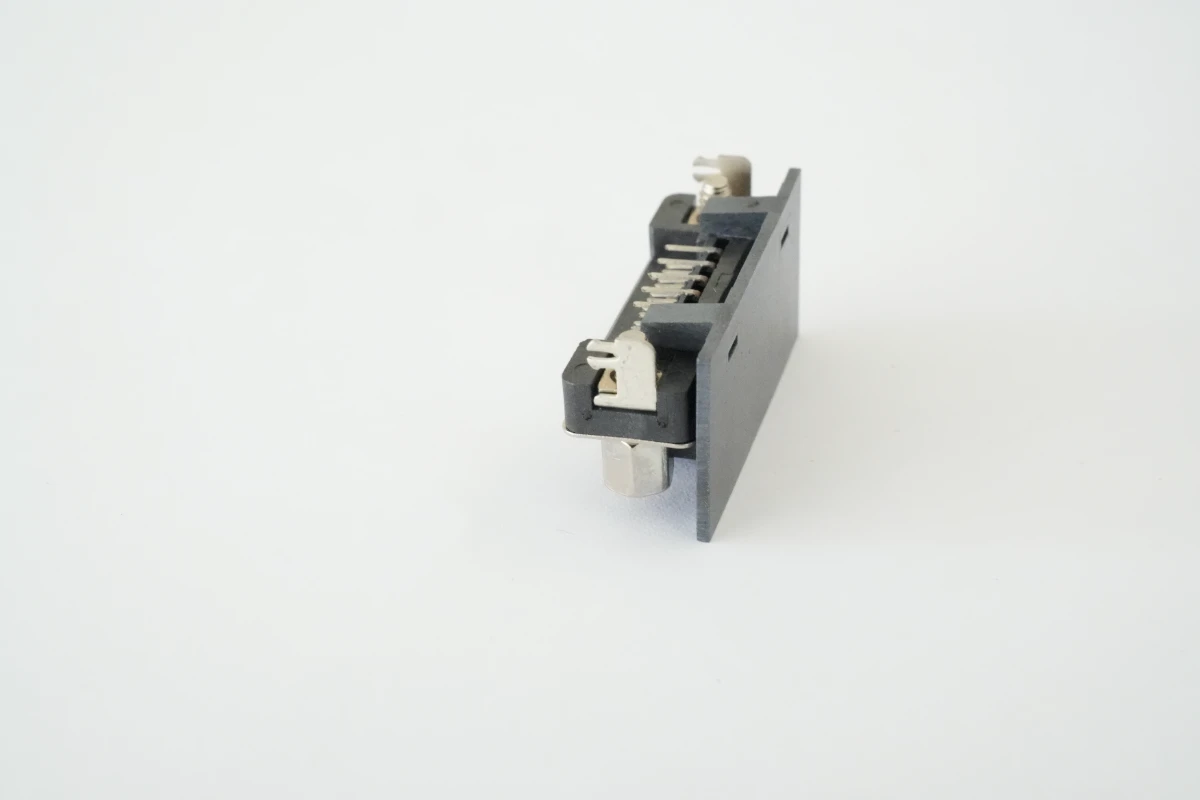

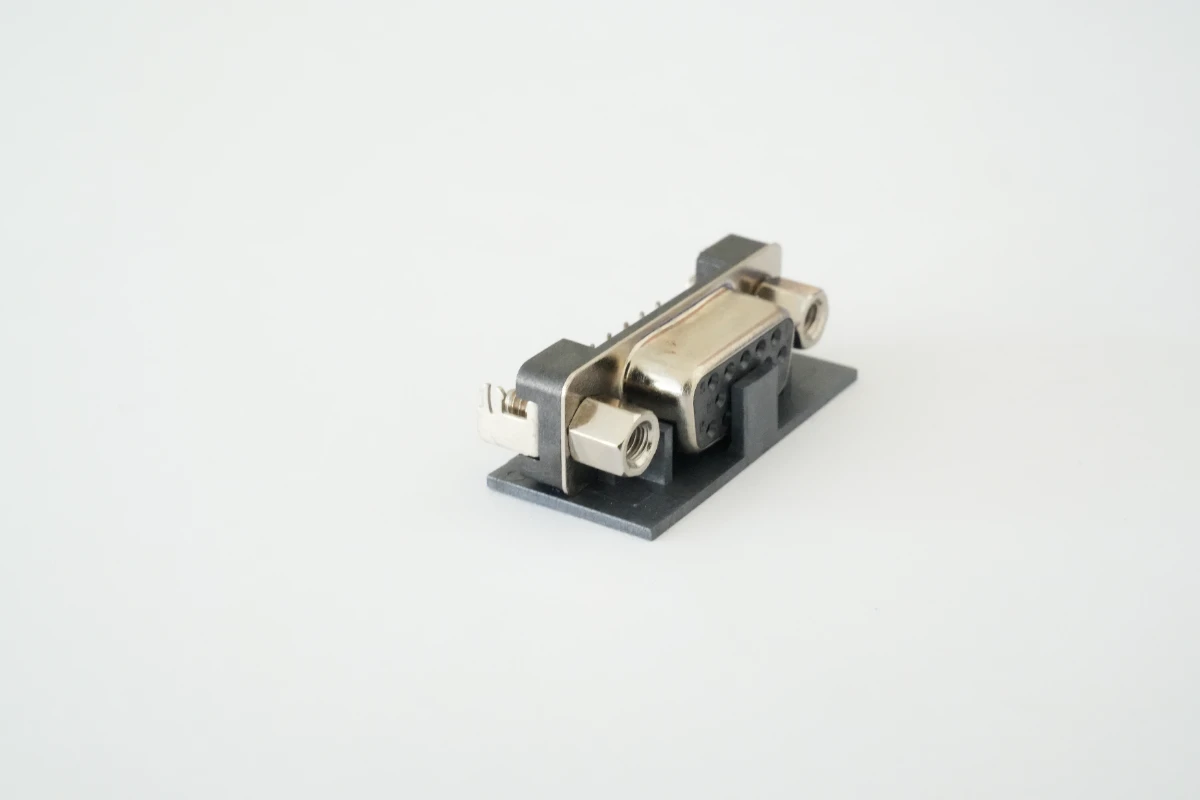

SUM-H15反向藏板式D-SUB连接器
型号: WD-3017-40
应用领域
工业通信
1 / 4
1
2
3
4
详细描述
WD-3017-40 是一款工业级 9 针（DE9）反向藏板式 D-SUB（D 型超小型）连接器母座，专为 PCB 板载高密度信号传输场景设计，采用超薄沉板一体化结构，兼顾高连接可靠性、优异电气性能与紧凑型空间适配性，是工控设备、仪器仪表、通信终端、网络设备等领域的通用型高可靠性连接器件
产品特性
- 反向藏板式设计，沉板深度仅0.5mm，适配超薄PCB安装场景
- 自带#4-40UNC螺纹锁螺丝+SUS304不锈钢鱼叉固定件，连接稳固防松动
- DIP插针长度1.60mm，适配1.20mm厚度标准PCB板，公差兼容±0.05mm
- C2680铜材端子基材，接触区闪镀金工艺，低接触电阻，导电性能优异
- 焊尾镀哑光锡，镀层厚度≥100μ"，可焊性强，焊接牢固不易脱落
- 整体结构设计保障信号传输稳定，无串扰，适配工业级信号传输需求
- 采用UL94V-0级阻燃LCP塑胶外壳，耐高温阻燃，适配高温工业环境
- 金属壳体、螺丝、铆钉均做镀镍防护，防锈耐腐蚀，延长使用寿命
- 可在-55℃~+85℃工业级宽温环境下稳定工作，适配复杂工况
- 严格符合无卤、HF+RoHS环保标准，满足出口与工业级产品合规要求
- 透明载带卷装，适配SMT自动贴装工艺，大幅提升生产效率
- 标准#4-40UNC螺纹，适配通用安装螺丝，现场安装便捷
技术规格
壳体0.35mm厚SPCC材质
焊尾哑光锡，镀层厚度≥100μ"
端子接触区闪镀金，全域镀镍打底
鱼叉亮锡，镀层厚度≥100μ"
插拔力0.3~3.5Kgf
包装形式透明载带卷装，无D/S设计
沉板深度0.5mm
环保标准无卤、HF+RoHS标准
端子基材C2680铜材，厚度0.25±0.03mm
螺丝规格4.8*1.8
螺纹规格#4-40UNC
