网通连接器 / USB系列

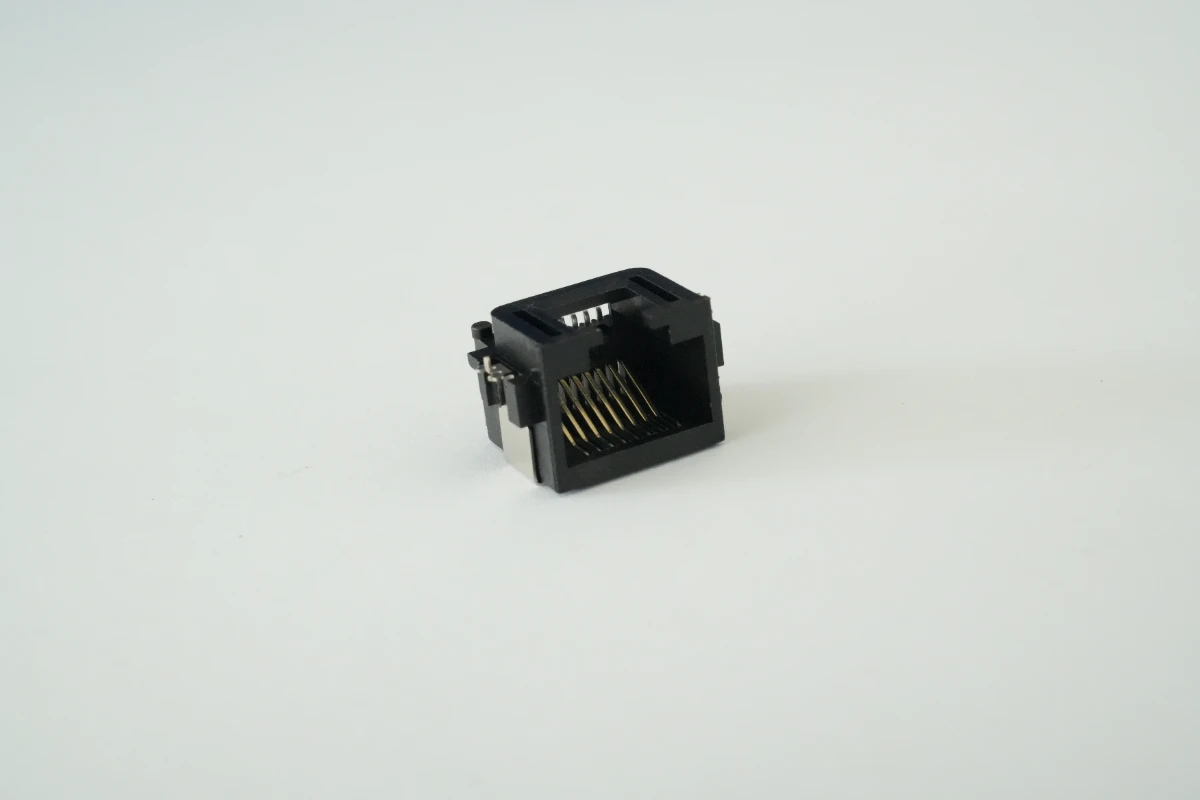

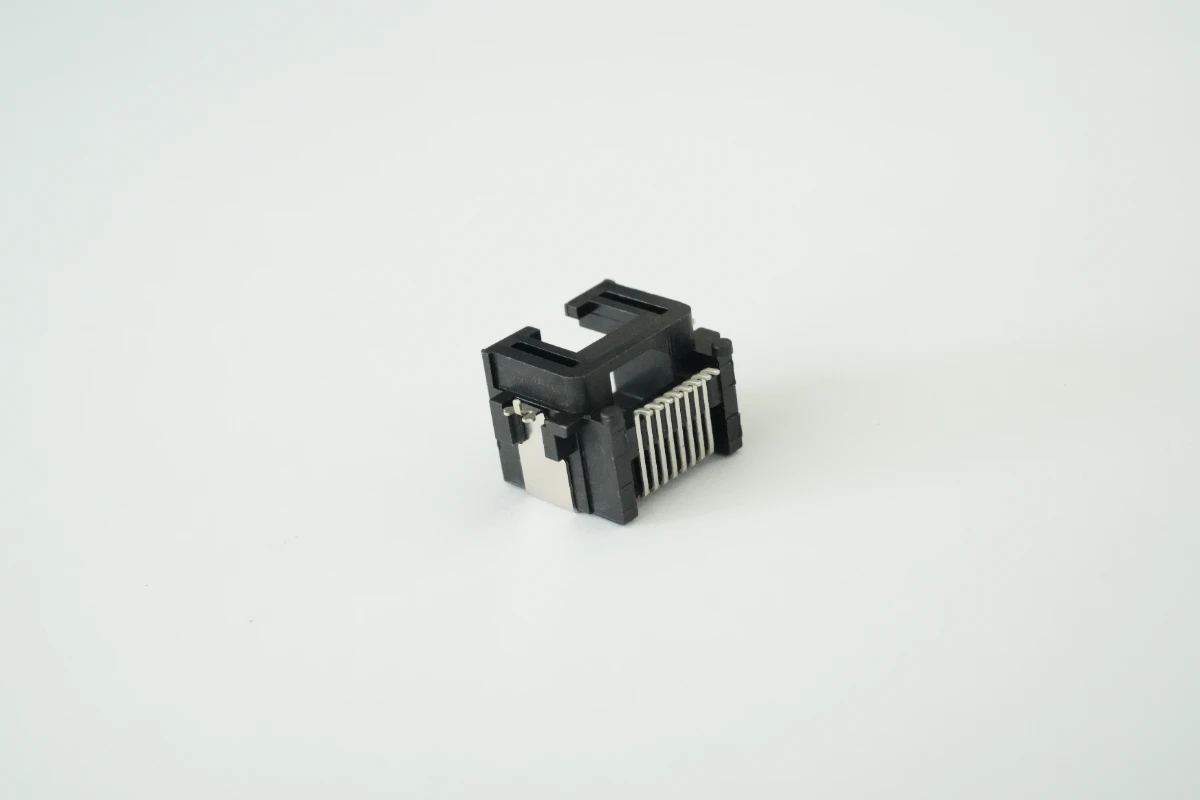

RJ45 8P8C立式SMT网络接口母座
型号: JB1W-CG70-3001
应用领域
工业通信
1 / 3
1
2
3
详细描述
JB1W-CG70-3001 是符合 TIA/EIA-568 标准的 RJ45 8P8C 立式 SMT 网络接口母座，内置金属屏蔽结构，核心采用 UL94 V-0 级阻燃绝缘主体、高弹性磷青铜端子与 SPCC 金属屏蔽壳，端子接触区镀金、焊脚雾锡，导通与可焊性能优异。产品电气性能稳定，高绝缘电阻、低接触阻抗，耐压性能达标，数据传输稳定；机械性能可靠，插拔寿命≥1000 次，长期使用不易松动变形。产品可耐受 260℃高温回流焊，符合 RoHS、HSF 无卤环保要求，广泛适配交换机、路由器、工控设备、网络终端等各类网络通信设备。
产品特性
- 符合TIA/EIA-568通用标准，适配各类网络通信设备
- 内置金属屏蔽结构，有效降低信号干扰，提升传输稳定性
- 采用高弹性磷青铜端子，镀金接触区，导通性能优异，插拔寿命长
- UL94 V-0级阻燃塑胶主体，耐高温、阻燃，安全性能可靠
- 立式SMT安装设计，适配自动化贴片生产，安装便捷
- 可耐受260℃高温回流焊，适配主流SMT生产工艺
- 符合RoHS、HSF无卤环保要求，满足全球环保合规标准
- 广泛适配交换机、路由器、工控设备、网络终端等各类网络通信设备
技术规格
端子高弹性磷青铜；接触区镀金≥100μ"；焊脚雾锡≥50μ"
耐压1000V AC
工作温度-40℃ ~ +85℃
接触电阻≤30mΩ
插拔寿命≥1000次循环
环保标准符合RoHS欧盟环保规范、HSF无卤环保要求
绝缘主体UL94 V-0级高温热塑性塑胶
绝缘电阻≥1000MΩ
金属屏蔽壳SPCC钢材；整体镀镍≥50μ"
