网通连接器 / RJ45连接器系列

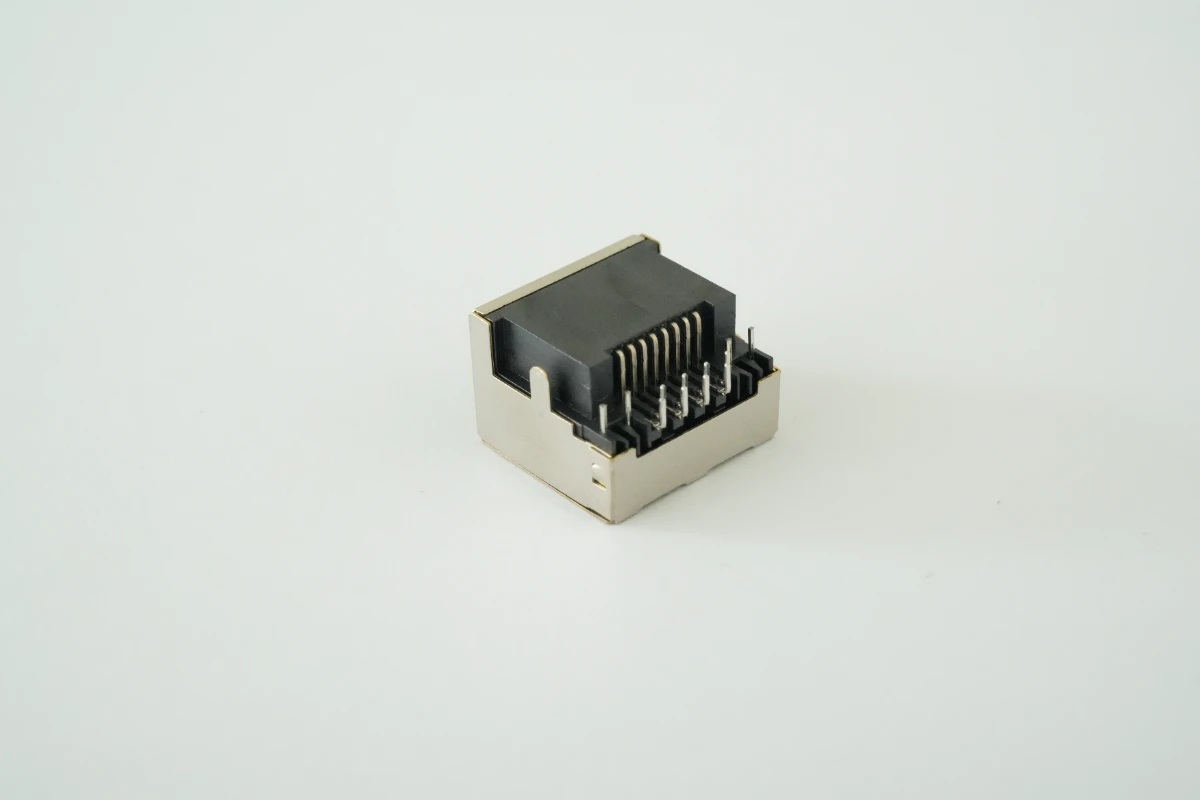

RJ45 8P8C 立式SMT网络接口母座
型号: JB1W-CG41-3200
应用领域
工业通信
1 / 3
1
2
3
详细描述
JB1W-CG41-3200 是符合 TIA/EIA-568 标准的 RJ45 8P8C 立式 SMT 网络接口母座，内置黄绿双色 LED 状态指示灯，核心采用 UL94 V-0 级阻燃绝缘主体、高弹性磷青铜端子与 SPCC 金属屏蔽壳，端子接触区镀金、焊脚雾锡，导通与可焊性能优异。产品电气性能稳定，高绝缘电阻、低接触阻抗，耐压性能达标，数据传输稳定；机械性能可靠，插拔寿命≥1000 次，长期使用不易松动变形。产品可耐受 260℃高温回流焊，符合 RoHS、HSF 无卤环保要求，广泛适配交换机、路由器、工控设备、网络终端等各类网络通信设备。
产品特性
- 符合TIA/EIA-568标准，数据传输稳定，适配各类网络通信设备
- UL94 V-0阻燃绝缘主体，高弹性磷青铜端子，SPCC金属屏蔽壳
- 端子分区镀金镀锡，接触导通稳定，焊脚可焊性优异，适配SMT贴片
- 高绝缘电阻、低接触阻抗，耐压性能达标，无短路、漏电风险
- 插拔寿命≥1000次，长期使用不易松动变形
- 内置黄绿双色LED灯，可直观显示网络连接与数据传输状态
- 可耐受260℃高温回流焊，无变形、无镀层脱落
- 符合RoHS、无卤环保要求，无有害物质，支持全球出货
- 标准RJ45 8P8C接口，兼容交换机、路由器、工控设备等各类网络终端
技术规格
LED左黄右绿
端子高弹性磷青铜；接触区镀金≥100μ"；焊脚雾锡≥50μ"
耐压1000V AC
工作温度-40℃ ~ +85℃
接触电阻≤30mΩ
插拔寿命≥1000次循环
环保标准符合RoHS欧盟环保规范、HSF无卤环保要求
绝缘主体UL94 V-0级高温热塑性塑胶
绝缘电阻≥1000MΩ
金属屏蔽壳SPCC钢材；整体镀镍≥50μ"
