网通连接器 / RJ45连接器系列
RJ45连接器（无LED，带10G滤波器）

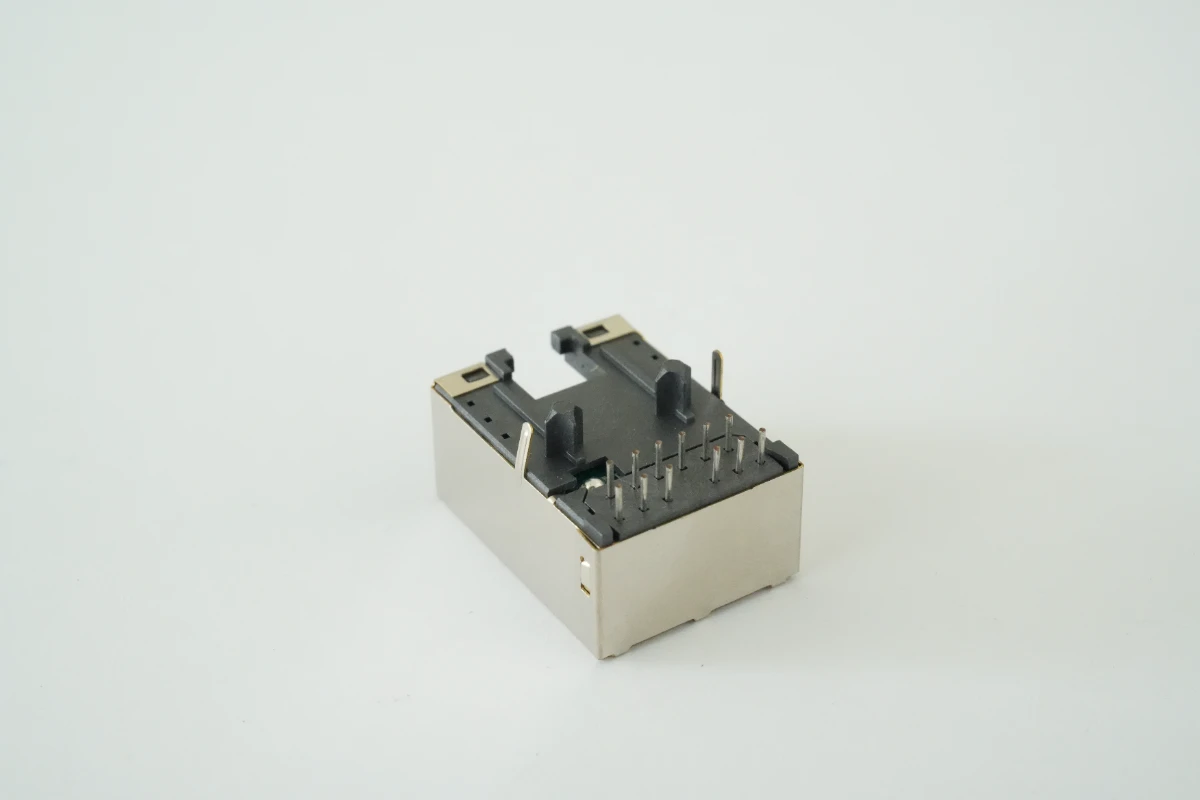

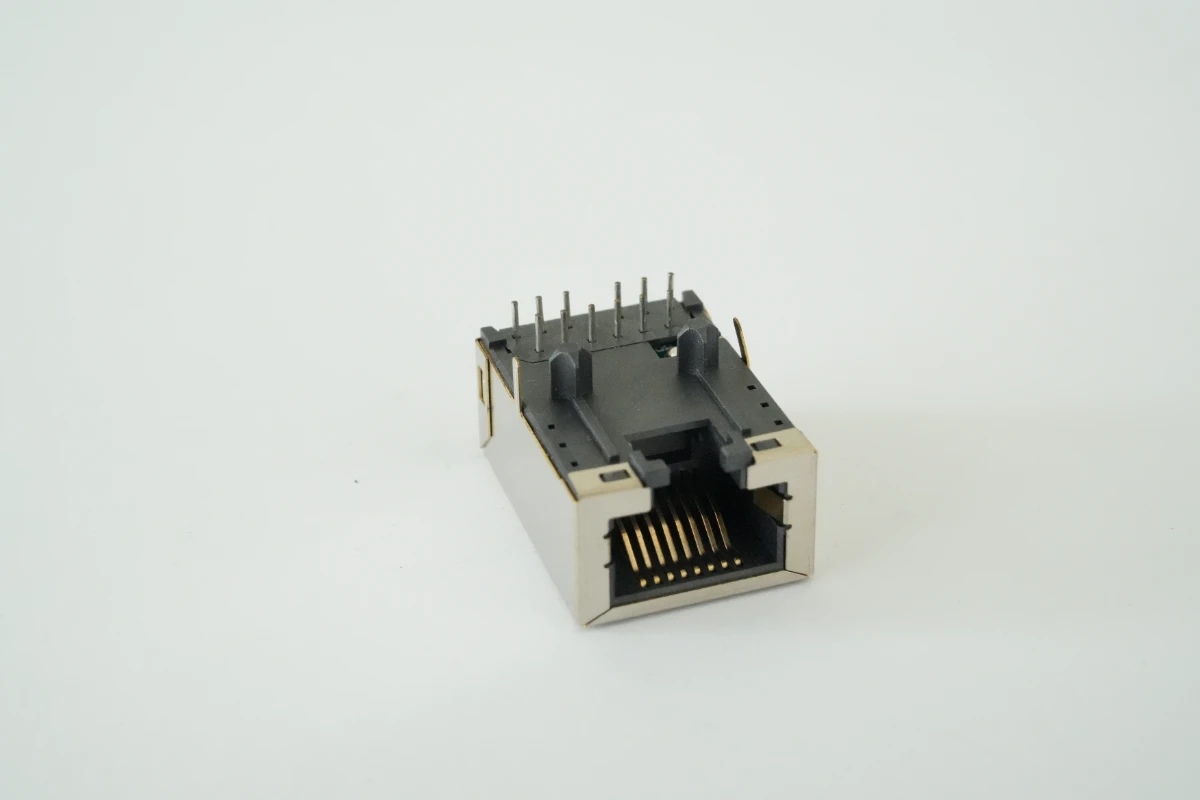

型号: FDD-CB40-68D5
应用领域
工业通信
1 / 3
1
2
3
详细描述
FDD-CB40-68D5 是符合 TIA/EIA-568-C.2 标准的 RJ45 8P8C 立式 DIP 网络接口母座，内置全包裹金属屏蔽结构，核心采用 UL94 V-0 级阻燃绝缘主体、高弹性磷青铜导电端子与 SPCC 金属屏蔽壳，端子接触区镀金、焊脚雾锡，导通与可焊性能优异。产品电气性能稳定，高绝缘电阻、低接触阻抗，耐压性能达标，数据传输稳定；机械性能可靠，插拔寿命≥1000 次，长期使用不易松动变形。产品可耐受 260℃高温回流焊，符合 RoHS 2.0、HSF 无卤环保要求，广泛适配交换机、路由器、工控设备、网络终端等各类网络通信设备。
产品特性
- 集成10G滤波器，支持高速数据传输，满足10G网络应用需求
- 无LED设计，结构紧凑，节省PCB安装空间
- 采用LCP阻燃外壳，UL 94V-0阻燃等级，安全可靠
- 磷青铜接触件+镀金处理，保证优异的电气性能和插拔寿命
- 黄铜屏蔽壳+镀镍处理，提供良好的电磁屏蔽效果，减少信号干扰
- 严格的电气性能参数，低插入损耗、高回波损耗、低串扰，保证信号传输质量
- 符合FCC Part 68标准，满足相关合规要求
- 宽工作温度范围0℃~+70℃，适应多种工业和商用环境
- 标准化PCB布局，公差控制严格，适配自动化贴片生产
技术规格
串扰1MHz~100MHz：最小-28dB；100MHz~500MHz：最小-19dB
外壳LCP，黑色
尺寸24.13mm×17.60mm×11.80mm
屏蔽壳黄铜，厚度0.20mm；全区域最小30μ"预镀镍
接触件磷青铜，厚度0.30mm；全区域最小50μ"镍底镀；焊锡区域最小100μ"镀锡；接触区域镀金
回波损耗1MHz~100MHz：最小-22dB；100MHz~500MHz：最小-22+18.27*log(Freq MHZ/100MHZ) dB
安装孔距8.50mm
工作温度0℃~+70℃
插入损耗1MHz~100MHz：最大-1.0dB；100MHz~200MHz：最大-1.2dB；200MHz~400MHz：最大-2.0dB；400MHz~500MHz：最大-3.0dB
环保标准FCC；HSF
