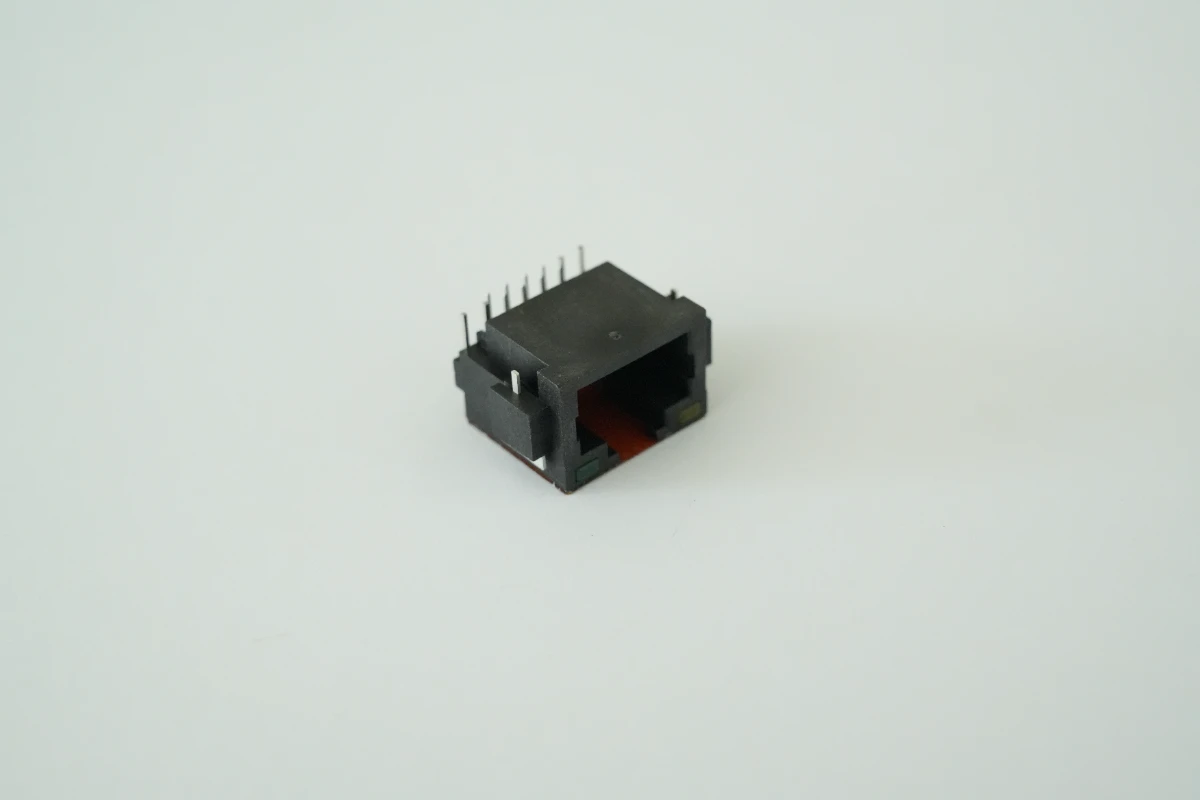

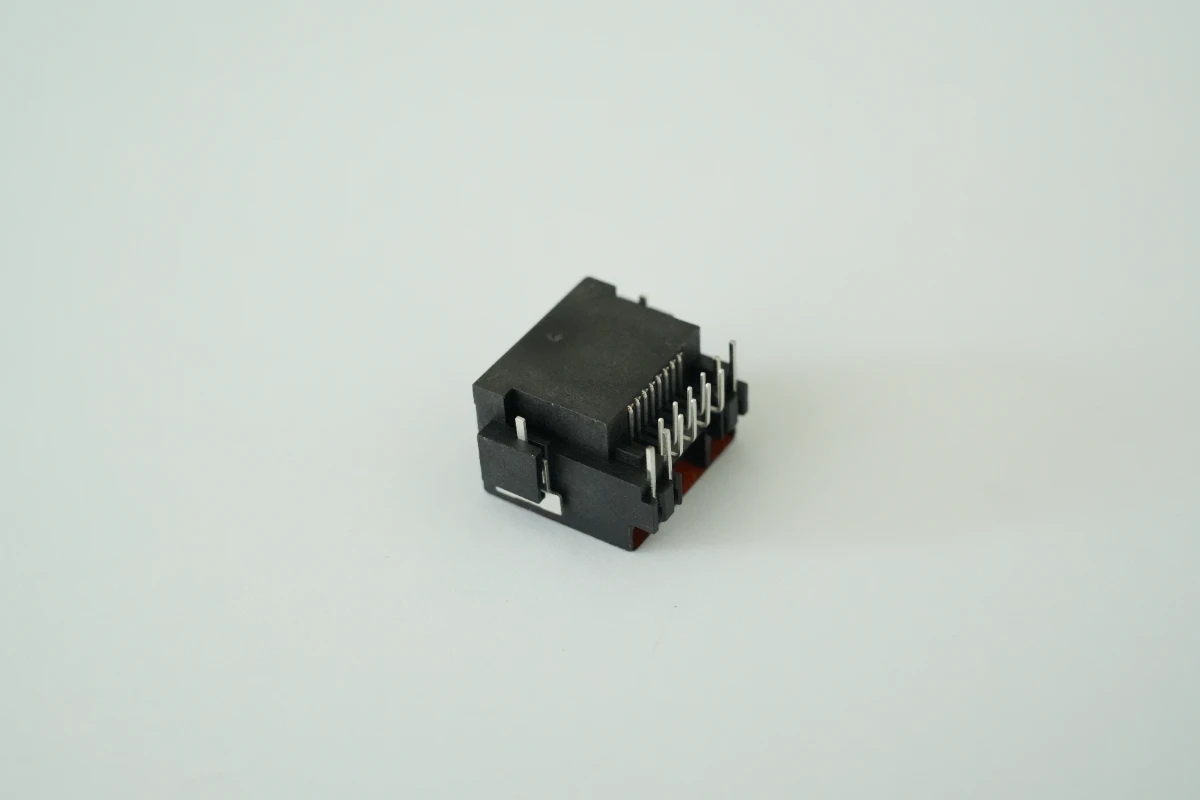

RJ45 带灯网络接口母座（8P8C 卧式连接器）
型号: JCD-C071-C000
应用领域
工业通信医疗汽车
1 / 3
1
2
3
详细描述
本款 RJ45 带灯网络接口母座采用标准 8P8C 规格，内置 LED 状态指示灯，支持 10/100/1000Mbps 以太网传输，耐高温工程塑料外壳搭配镀金触点，电气性能稳定可靠，插拔寿命长，广泛应用于笔记本、工控板、路由器、交换机等各类网络终端设备，是兼具实用性与可视化状态反馈的网口连接方案。
产品特性
- 外壳：耐高温塑胶PA9T(GN2230)；阻燃等级UL94V-0，颜色可选
- 端子：磷青铜C5210-EH；料厚0.25mm
- 固定钉：黄铜C2680-H；料厚0.30mm
- 左侧绿灯(565~570nm)、右侧黄灯
- 正向电流IF=20mA时，亮度1~9mcd
- 镀层标注：C:G/F、H:50u'、F:15u'、G:30u'
- 全域底镀镍，最低厚度50μ"
- 尺寸公差：±0.05mm
技术规格
环保符合RoHS（2011/65/EU）环保指令，无环境有害物质
角度±1°
固定钉雾面镀锡≥100μ
主要尺寸QIP管控
产品规格PS-7632
关键尺寸SPC管控
全域底镀镍最低厚度50μ
端子接触区选择性镀金
端子焊锡区雾面镀锡，最低厚度 100μ
测试规范文件编号TS-7632-XXX
