网通连接器 / USB系列

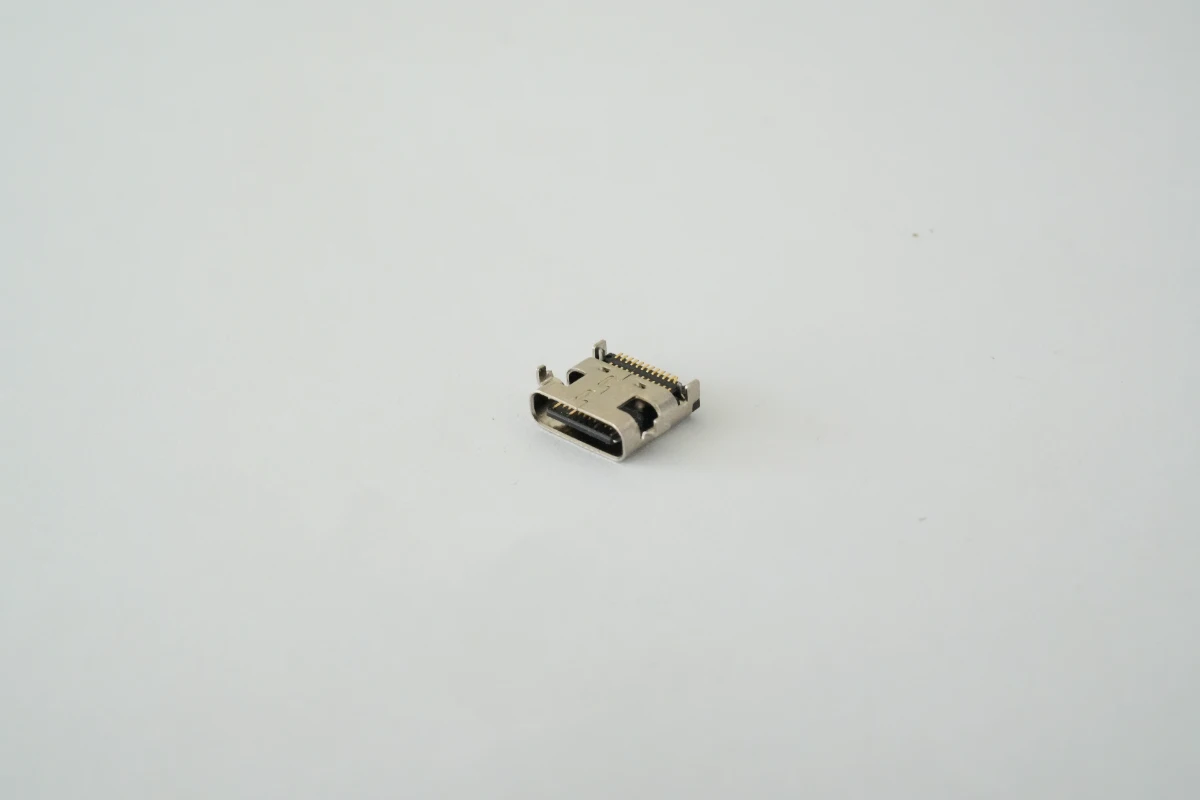

USB Type-C 24Pin 沉板式SMT母座（中置沉板0.8mm）
型号: WUTC-24E2-DS01
应用领域
通信工业
1 / 3
1
2
3
详细描述
WUTC-24E2-DS01 是符合 USB Type-C 标准的 24Pin 沉板式 SMT 母座，采用 0.8mm 中置沉板设计，适配 0.60mm 厚度 PCB 板。产品核心采用 UL94 V-0 级阻燃绝缘主体、高弹性磷青铜端子与 SPCC 镀镍金属外壳，端子接触区镀金、焊脚雾锡，导通与可焊性能优异。产品支持最高 10Gbps 高速传输，电气性能稳定，插拔寿命≥10000 次，可耐受 260℃高温回流焊，符合 RoHS、HSF 无卤环保要求，广泛适配数码、工控、车载、消费电子等各类 Type-C 接口设备。
产品特性
- 符合USB Type-C 3.1 Gen2标准，最高10Gbps传输，向下兼容低版本协议
- 0.8mm中置沉板设计，适配0.60mm厚度PCB，SMT贴片工艺友好
- UL94 V-0阻燃绝缘主体，高弹性磷青铜端子，SPCC镀镍外壳，结构稳定
- 端子分区镀金镀锡，接触导通稳定，焊脚可焊性优异，适配自动化贴片
- 高绝缘电阻、低接触电阻，耐压达标，支持5A大电流供电，无短路漏电风险
- 万次循环插拔寿命，插拔力合规，长期使用不易松动变形
- 可耐受260℃高温回流焊，无变形、无镀层脱落
- 符合RoHS、无卤环保要求，无有害物质，支持全球出货
- 标准Type-C 24Pin接口，兼容主流数码、工控、车载、消费电子等各类设备
技术规格
耐压500V AC
拔出力≥10N
插入力≤35N
导电端子高弹性磷青铜
接触电阻≤30mΩ
插拔寿命≥10000次循环
环保标准符合RoHS欧盟环保规范、HSF无卤环保要求
绝缘主体UL94 V-0级高温热塑性塑胶
绝缘电阻≥1000MΩ
金属外壳SPCC钢材，整体镀镍≥50μ"
额定电压5V DC
