网通连接器 / RJ11

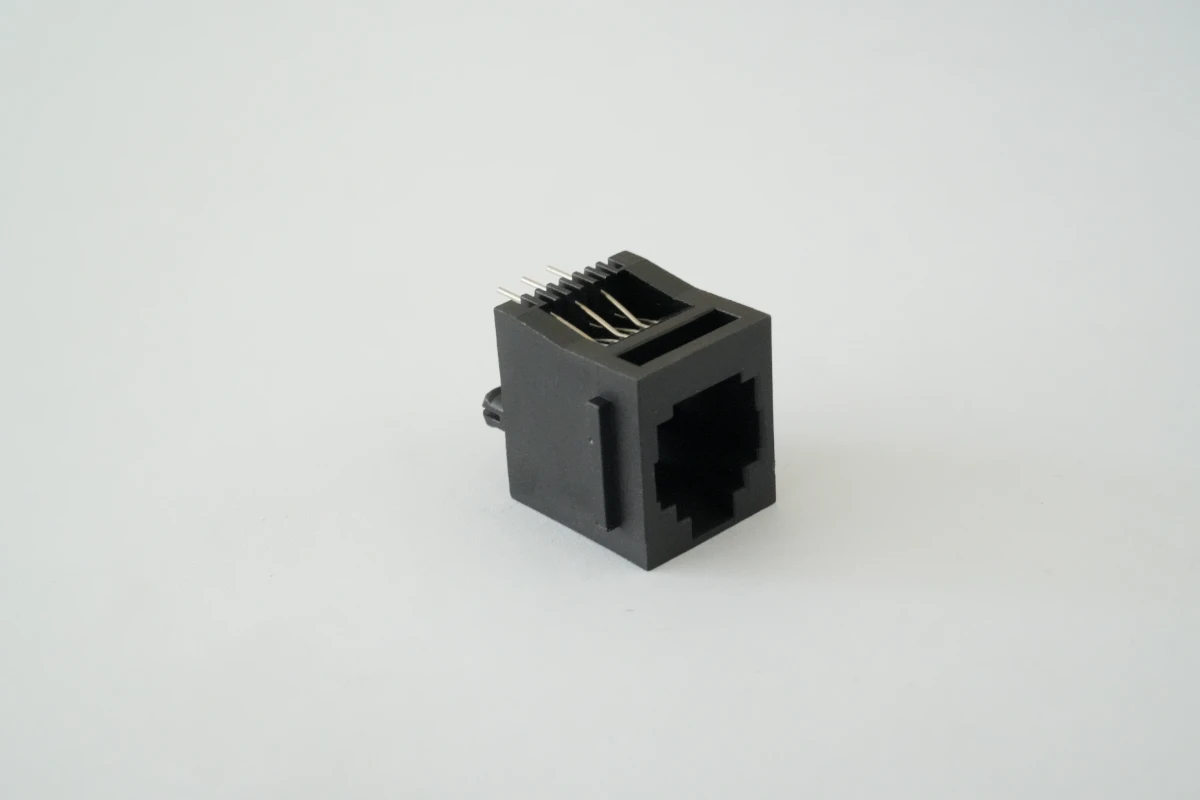

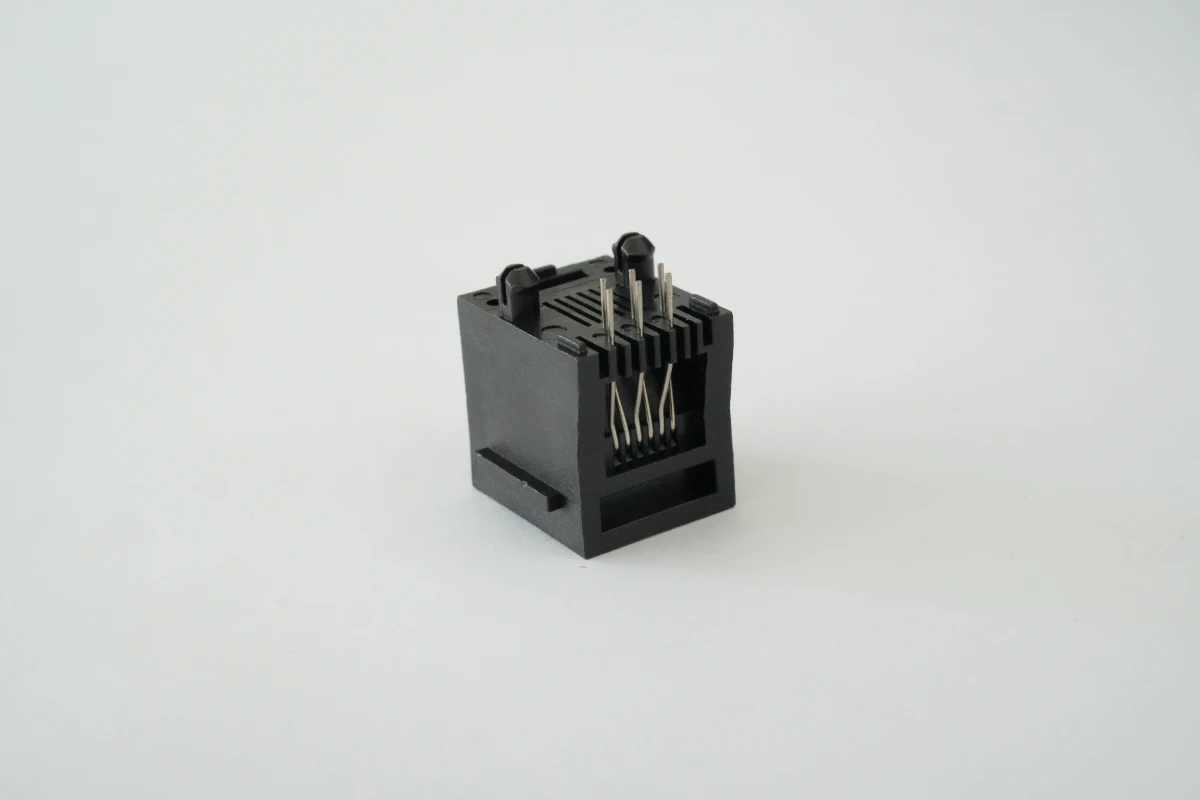

RJ11 6P4C 沉板式电话接口母座
型号: WJ-3049-1066
应用领域
通信汽车医疗工业
1 / 3
1
2
3
详细描述
WJ-3049-1066 是一款工业级标准 RJ11 6P4C 沉板式电话接口母座，完全符合 ITU-T K.10、GB/T 15157 等国内国际通用接口标准，专为 PCB 板载语音传输、低速数据通信场景设计。产品采用沉板式一体化紧凑型结构，搭配全包裹金属屏蔽壳体与高可靠性镀金触点，兼顾稳定的传输性能、优异的电气绝缘性与便捷的工业化安装适配性，是程控交换设备、安防对讲系统、工业控制终端、通信接入设备等领域的通用型高可靠性连接器件。
产品特性
- 6P4C标准沉板式结构，大幅降低PCB板安装高度，适配设备轻薄化、小型化设计需求
- SUS304不锈钢鱼叉固定件，实现PCB板精准定位与牢固安装，避免焊接位移，提升装配良率
- 符合ITU-T K.10通用接口标准，兼容POTS语音、ADSL、ISDN传输，语音传输清晰无杂音，数据传输稳定无丢包
- 镀金端子工艺，接触电阻≤30mΩ，信号传输低损耗、高完整性
- 工业级电气性能，额定电压125V AC、额定电流1.5A，绝缘电阻≥1000MΩ，可有效抵御电压冲击，杜绝相邻端子击穿、短路风险；全包裹金属屏蔽壳体，隔绝外界电磁干扰，避免信号串扰
- 工业级宽温设计，工作温度范围-25℃~+85℃，可承受极端高低温、潮湿环境，长期使用性能稳定无漂移；可承受90%~95% RH潮湿环境，无锈蚀、无性能衰减
- 插拔力控制在0.3~3.5Kgf区间，插拔手感顺滑，同时保证稳定接触压力；≥1000次插拔循环寿命，符合工业连接器通用标准，可满足设备长期插拔维护需求
- 针脚共面度≤0.1mm，完美适配波峰焊、回流焊工艺，可承受260℃高温焊接无变形、无损坏
- 标准DIP直插结构，安装便捷，适配自动化大批量生产需求
技术规格
插拔力0.3~3.5Kgf
信号端子C2680黄铜（H65），厚度0.20mm
存储温度-40℃~+105℃
安装方式180°直立式DIP直插，沉板式安装
屏蔽壳体SUS不锈钢
工作温度-25℃~+85℃（工业级宽温）
接口标准ITU-T K.10、GB/T 15157
接触电阻≤30mΩ
插拔寿命≥1000次循环
环保标准符合RoHS欧盟环保标准、HSF无卤环保要求
耐压性能125V AC 1分钟无击穿、无飞弧
