网通连接器 / RJ11

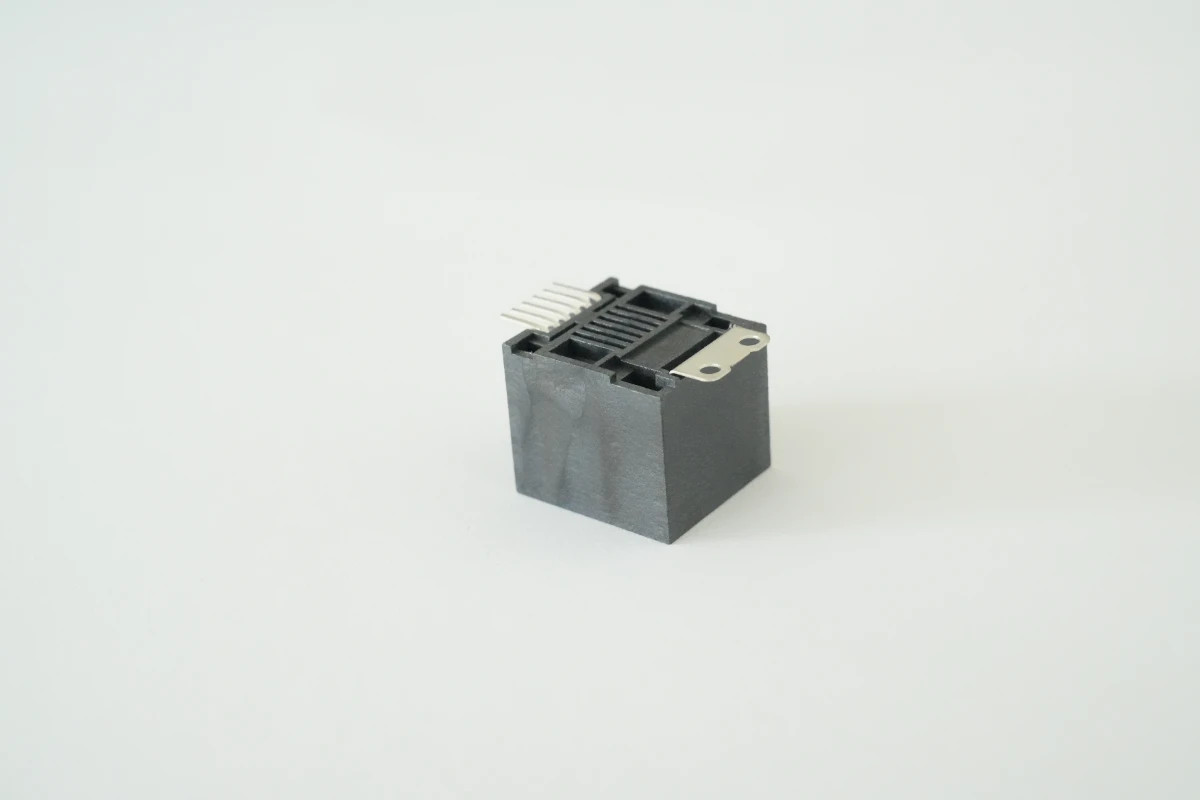

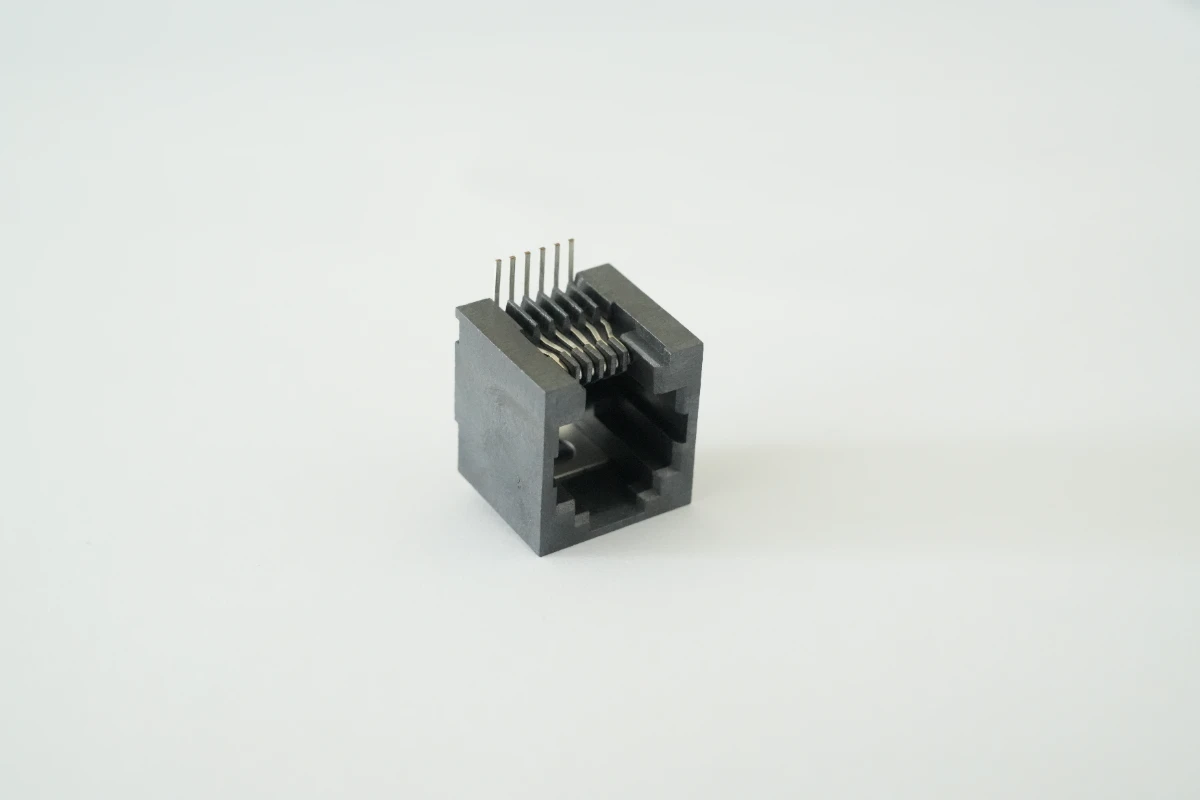

RJ11 6P4C沉板式电话接口母座
型号: WJ11V-0040-7766-S00
应用领域
通信工业汽车医疗
1 / 3
1
2
3
详细描述
WJ11V-0040-7766-S00 是一款工业级标准 RJ11 6P4C 沉板式电话接口母座，完全符合 ITU-T K.10、GB/T 15157 等国内国际 RJ11 接口通用技术标准，专为 PCB 板载语音传输、低速数据通信场景设计。产品采用沉板式一体化紧凑型结构，搭配全包裹金属屏蔽壳体与高可靠性镀金触点，兼顾稳定的传输性能、优异的电气绝缘性与便捷的工业化安装适配性，是程控交换设备、安防对讲系统、工业控制终端、通信接入设备等领域的通用型高可靠性连接器件。
产品特性
- 标准6P4C沉板式结构，适配设备轻薄化设计，带鱼叉固定件，安装定位精准牢固
- 兼容全场景语音/低速数据传输，信号清晰无杂音，传输稳定无丢包
- 镀金端子+多层镀覆工艺，低接触电阻，高绝缘性能，抗电压冲击，杜绝短路风险
- 工业级宽温设计，耐高低温、潮湿环境，适配工业复杂场景长期稳定工作
- ≥1000次插拔寿命，插拔手感顺滑，接触压力稳定，长期使用不易松动
- 适配主流波峰焊/回流焊工艺，可承受高温焊接，适配自动化大批量生产
- 符合全球主流环保标准，生产全流程可追溯，适配出口与品牌设备配套需求
技术规格
插拔力0.3~3.5Kgf
传输规格兼容POTS语音、ADSL、ISDN传输，适配程控交换机/安防对讲
存储温度40℃~+105℃
工作温度-25℃~+85℃
接触电阻≤30mΩ
插拔寿命≥1000次
核心材质PBT阻燃塑胶本体，SUS不锈钢屏蔽壳，C2680黄铜端子
核心结构6针4芯标准布局，沉板式PCB安装，带金属屏蔽壳
环保合规符合RoHS、无卤(HF)欧盟环保标准
绝缘电阻≥1000MΩ
额定电压125V AC
