网通连接器 / RJ+USB

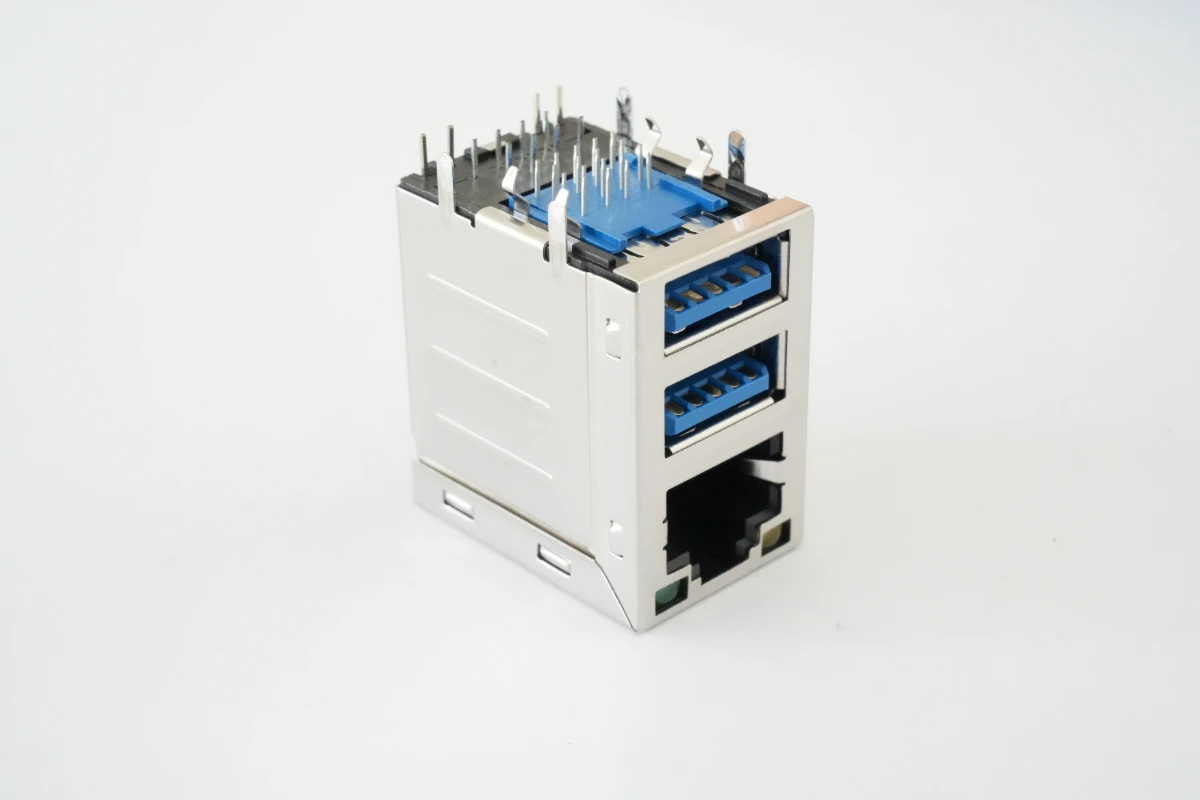

RJ45+双层USB3.0
型号: FUCW-CB11-C000
应用领域
通信工业医疗汽车
1 / 4
1
2
3
4
详细描述

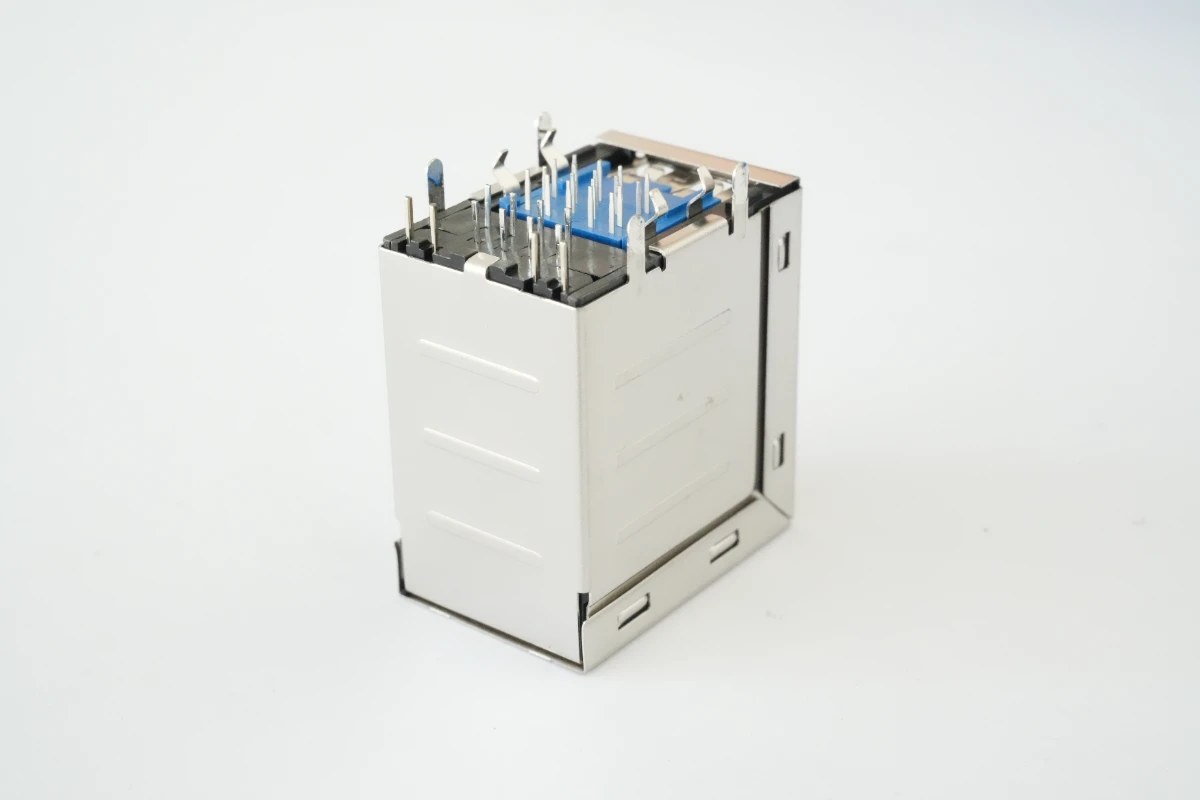

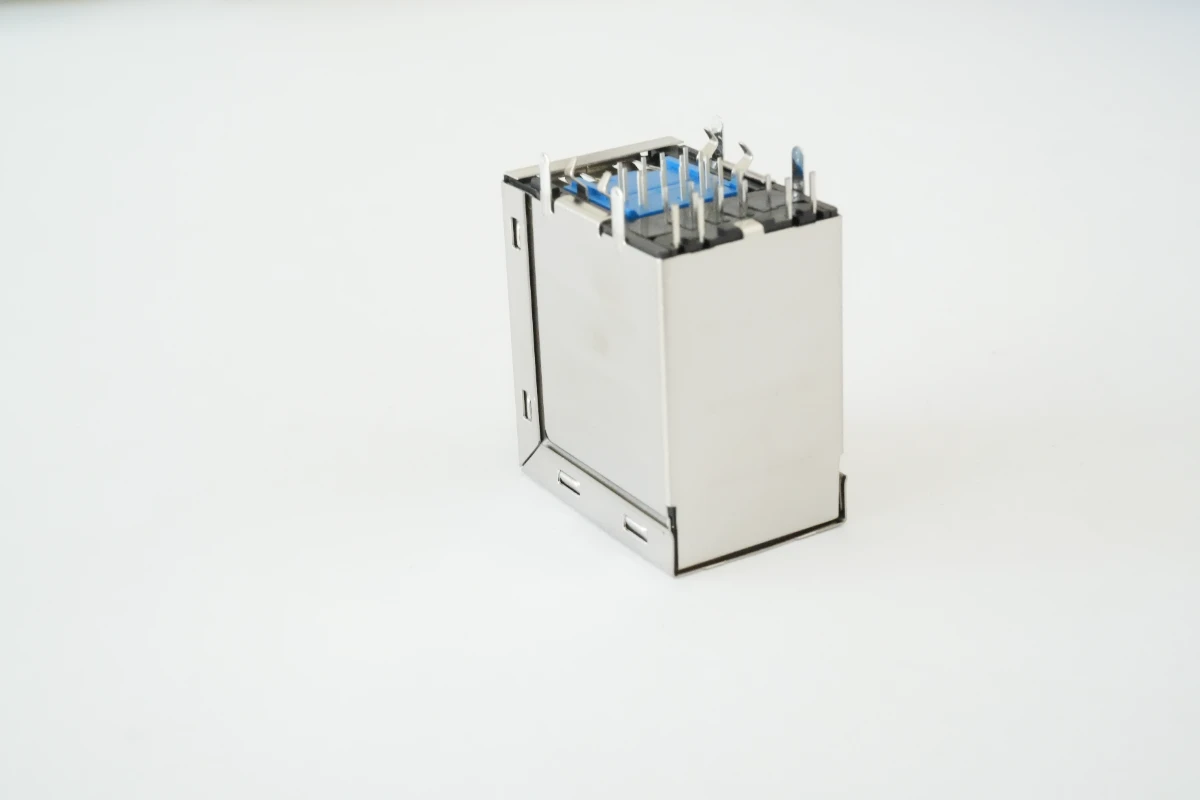

FUCW-CB11-C000 是一款工业级千兆 RJ45 网络接口 + 双层 USB3.0 Type-A 接口集成式组合连接器，图纸版本为 A.0，完全兼容 IEEE802.3 千兆以太网标准与 USB3.0 SuperSpeed 高速传输协议，专为 PCB 板载高密度数据传输场景设计。产品采用 180 度直立式 DIP 直插一体化结构，将网络通信、双路外设数据传输、状态指示功能高度整合，大幅节省 PCB 板安装空间，是工控设备、网络终端、通信设备、安防监控等领域的通用型高可靠性数据连接器件，
产品特性
- 1路千兆RJ45网口+2路USB3.0接口双层堆叠一体化设计，相比分立接口方案节省60%以上PCB板安装空间，完美适配设备小型化、轻薄化设计需求
- 内置左黄右绿双LED状态指示灯，可直观显示网络连接、数据传输状态，无需额外设计指示灯电路，简化设备开发流程
- 无弹片设计，结构更稳定，抗震动、抗冲击性能更强，适配工业场景复杂使用环境
- 完全兼容1000BASE-T千兆以太网标准与USB3.0 SuperSpeed高速协议，可稳定实现千兆级网络数据与5Gbps USB数据同步传输，无丢包、无卡顿、无信号衰减
- 500V AC耐压性能，可有效抵御电压冲击，保障设备用电安全，杜绝相邻端子击穿、短路风险
- 工业级宽温设计，工作温度范围-20℃~+85℃，可承受极端高低温环境，长期使用性能稳定、无参数漂移
- 插拔力控制在1.0~3.5Kgf区间，插拔手感顺滑，同时保证对插后稳定接触压力，避免接触不良、信号中断问题
- 适配波峰焊、回流焊工艺，可承受260℃高温焊接无变形、无损坏、无镀层脱落，兼容绝大多数工业PCB板焊接工艺流程
- 完全符合HSF无卤、RoHS欧盟环保标准，所有原材料与生产工艺均不含有害物质，可满足出口欧美、日韩等全球主流市场的合规要求
技术规格
LED波长绿：565nm 黄：585nm
插拔力1.0~3.5Kgf
LED指示灯左黄右绿；无弹片
外壳材质SUS不锈钢
存储温度0℃~+70℃
工作温度-20℃~+85℃
引脚处理预焊锡处理
接口配置1路千兆RJ45网口 + 2路USB3.0 Type-A接口；双层堆叠
接触电阻≤30mΩ
湿度耐受90%~95% RH（无凝结）、无锈蚀、无性能衰减
环保合规HSF无卤、RoHS欧盟环保标准
