网通连接器 / RJ+USB
RJ45+双USB2.0
型号: FUBW-CB1A-48AA
应用领域
通信汽车工业医疗
1 / 3
1
2
3
详细描述

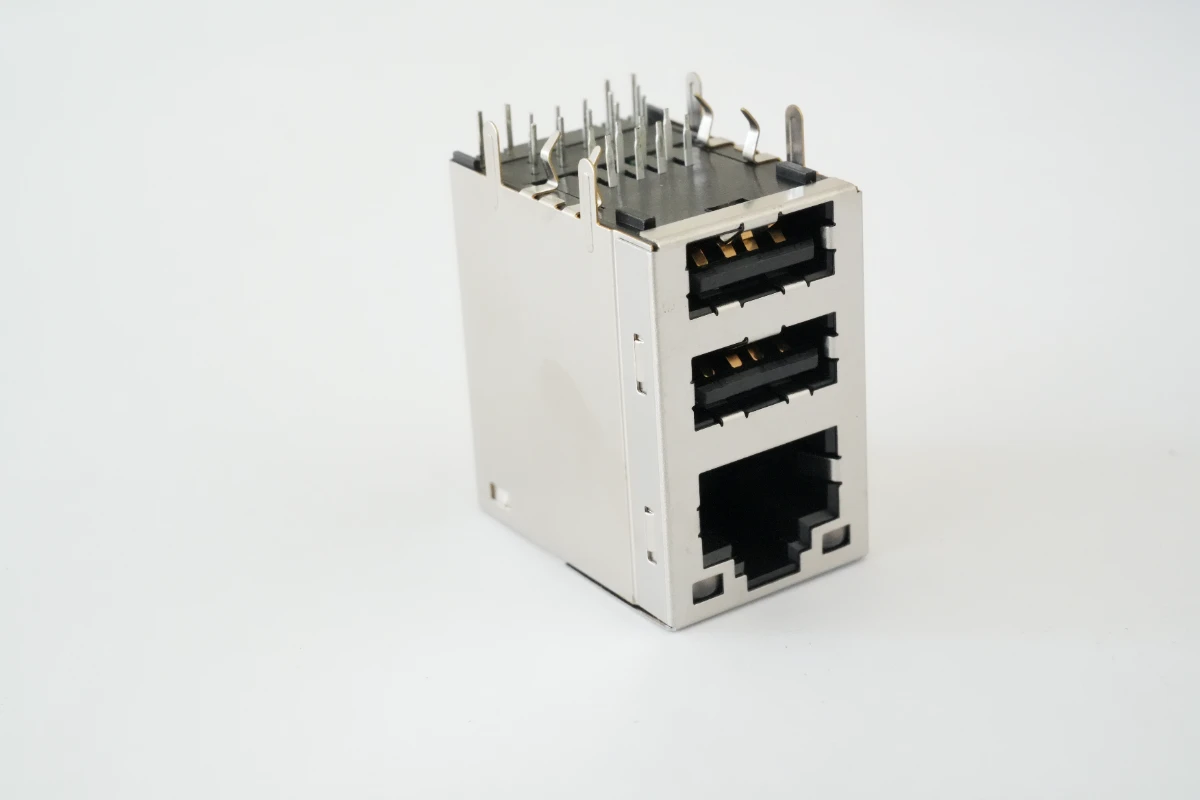

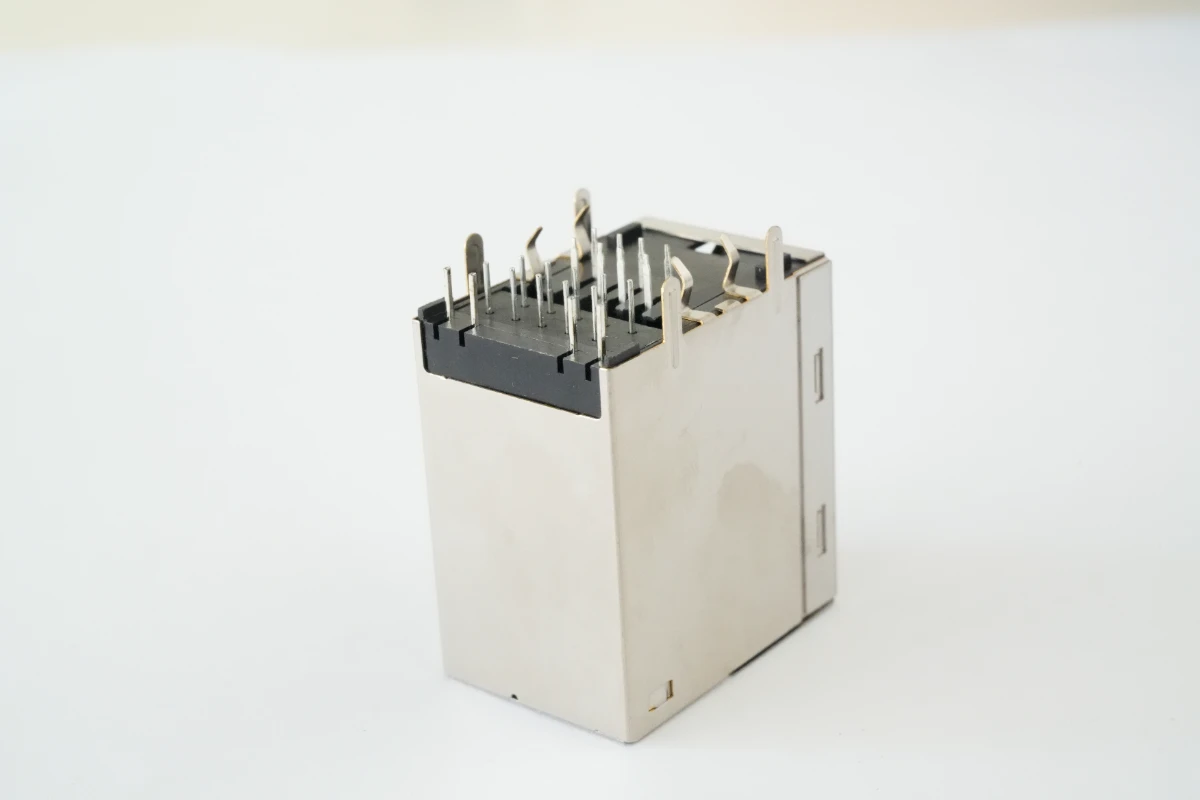

FUBW-CB1A-48AA 是一款工业级千兆 RJ45 网络接口 + 双 USB2.0 接口集成式组合连接器，图纸版本为 A.0，完全兼容 1000BASE-T 千兆以太网标准与 USB2.0 高速传输协议，专为 PCB 板载高密度数据传输场景设计。产品采用直插式一体化集成结构，将网络通信、外设数据传输、状态指示功能高度集成，大幅节省 PCB 板安装空间，是工控设备、网络终端、通信设备、安防监控等领域的通用型高可靠性数据连接器件。
产品特性
- 三合一集成设计，1个千兆RJ45网口+2个USB2.0接口一体化布局，大幅节省PCB板安装空间，简化设备内部接线结构
- 标准直插式PCB安装结构，带定位柱设计，焊接定位精准，装配便捷，可适配自动化SMT/DIP生产工艺
- 全金属屏蔽外壳设计，具备优异的电磁屏蔽性能，可有效隔绝外界EMI/RFI干扰，保障信号传输稳定
- 支持10/100/1000Mbps千兆以太网传输，符合1000BASE-T标准，可满足高速网络数据传输需求
- 内置高性能网络变压器，变比精度±2%，OCL≥350uH，插入损耗、回波损耗、串扰、共模抑制比等核心电气参数均符合行业高标准
- USB2.0接口标准设计，可稳定支持USB设备数据传输与供电，适配绝大多数USB外设
- 内置2绿2黄LED状态指示灯，可直观显示网络连接、数据传输、USB工作状态，设备运维便捷
- 高精密模具生产，尺寸公差控制精准，通用公差±0.10mm，重点尺寸±0.25mm，可与标准接口、PCB板100%适配
- 高导电铜合金端子，镀金/镀锡表面处理，接触电阻低，导电性能优异，长期使用不易氧化，插拔寿命≥1000次
- 耐高温阻燃塑胶绝缘本体，UL94V-0阻燃等级，结构强度高，抗老化、抗冲击，可适应复杂工业环境
- 工作温度范围-25℃~+85℃，宽温设计可适配消费电子、常规工业场景的使用环境，长期使用性能稳定
技术规格
OCL350uH Min. @100KHz 100mV 8mA DC
串扰-30dB Min @1~100MHz
耐压2250V DC 6S 1mA PRI TO SEC
绿色LED20mA额定电流
黄色LED2.1-2.5V额定电压
传输速率10/100/1000Mbps 千兆以太网
回波损耗-16dB Min @1~40MHz；-12dB Min @40~60MHz；-10dB Min @60~80MHz；-8dB Min @80~100MHz
外壳材质金属屏蔽外壳
安装方式PCB板载直插式
工作温度-25℃~+85℃
接口标准
