网通连接器 / RJ+USB
RJ45+USB2.0
型号: FUBW-CB40-3000
应用领域
通信工业医疗汽车
1 / 3
1
2
3
详细描述

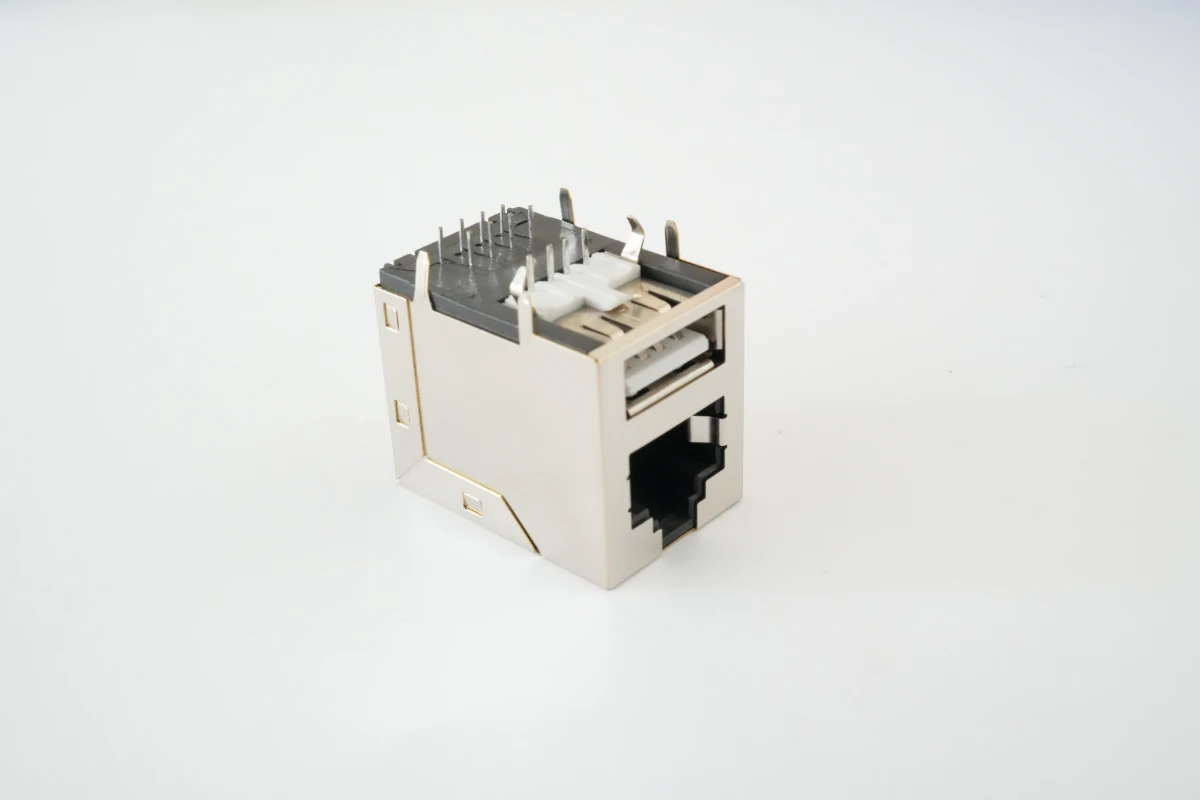

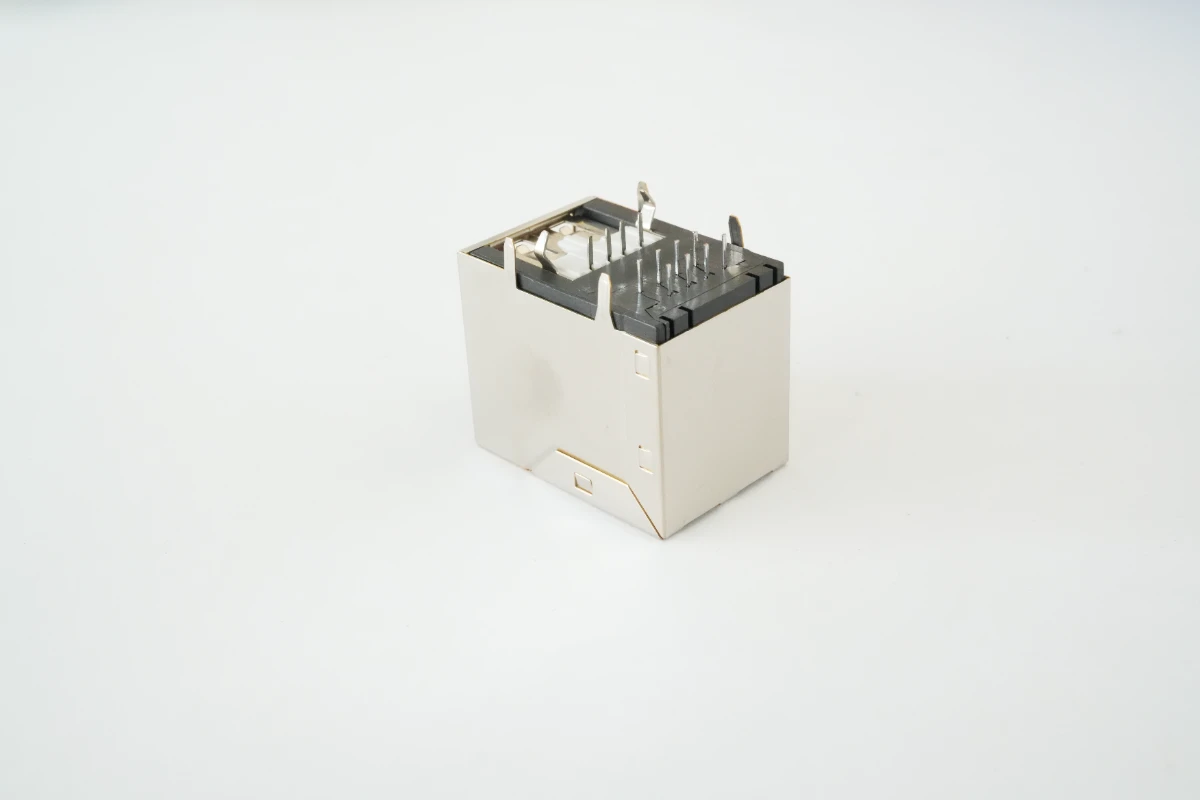

FUBW-CB40-3000 是一款工业级千兆 RJ45 网络接口 + USB2.0 Type-A 接口集成式组合连接器，图纸版本为 A.0，完全兼容 1000BASE-T 千兆以太网标准与 USB2.0 高速传输协议，专为 PCB 板载高密度数据传输场景设计。产品采用 180 度直立式 DIP 直插一体化结构，将网络通信、外设数据传输两大核心功能高度整合，大幅节省 PCB 板安装空间，简化设备电路设计，是工控设备、网络终端、通信设备、安防监控等领域的通用型高可靠性数据连接器件。
产品特性
- 1路千兆RJ45+1路USB2.0双接口高度集成，相比分立接口方案节省60%以上PCB板安装空间，完美适配设备小型化、轻薄化设计需求
- 180度直立式DIP直插安装，适配行业通用1.6mm厚度PCB板，安装便捷
- 带SUS304不锈钢鱼叉式固定件，可实现PCB板精准定位与牢固安装，避免焊接过程中位移、浮高，大幅提升装配良率
- 完全兼容10/100/1000Mbps千兆以太网标准与USB2.0高速传输协议，可稳定实现千兆级网络数据与480Mbps USB数据同步传输，无丢包、无卡顿
- 端子接触区镀金工艺，有效降低接触电阻，提升导电性能与耐磨寿命
- 全包裹SPCC金属屏蔽壳体，形成完整电磁屏蔽层，有效隔绝外界EMI/RFI干扰，避免信号串扰，保障传输稳定性
- 优异的绝缘与耐压性能，可有效抵御电压冲击，保障设备用电安全
- 插拔力控制在0.3~3.5Kgf区间，插拔手感顺滑，同时保证对插后稳定接触压力，避免接触不良、信号中断
- 机械寿命≥1000次插拔循环，符合工业连接器通用寿命标准，满足设备长期插拔维护需求
- 鱼叉固定+直插焊接双重固定结构，可有效承受工业场景中的震动、冲击，避免连接脱落、信号中断，适配工业自动化、车载等震动环境
- 精密模具生产，关键尺寸公差控制在±0.1mm以内，针脚共面度≤0.1mm，完美适配波峰焊焊接工艺，无虚焊、漏焊风险
技术规格
传输速率RJ45支持10/100/1000Mbps千兆以太网；USB支持480Mbps高速传输
存储温度-40℃ ~ +105℃
安装公差±0.1mm以内
工作温度-25℃ ~ +85℃
接口数量1个RJ45网口 + 1个USB2.0接口
接触电阻≤30mΩ
机械寿命≥1000次插拔循环
湿度性能可承受90%~95% RH（无凝结）环境，无锈蚀、无性能衰减
焊接工艺适配波峰焊、回流焊，可承受260℃高温焊接无变形、无损坏
环保标准完全符合RoHS、无卤（HF）欧盟环保标准
端子材质C2680黄铜（H65）
