网通连接器 / RJ45连接器系列

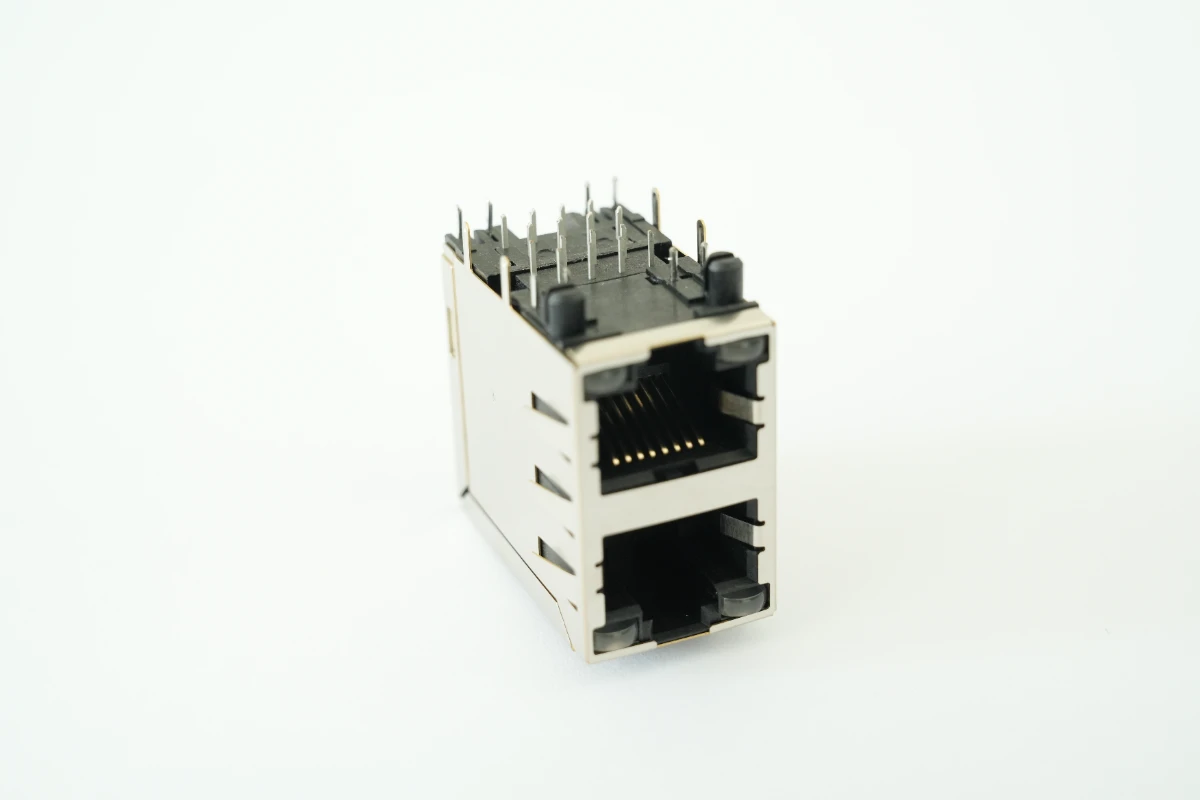

RJ45 2口带灯网络接口母座
型号: JM1-CA3A1D6OY
应用领域
通信工业
1 / 3
1
2
3
详细描述
本款JM1-CA3A1D6OY为标准 8P8C 规格 2 口带灯 RJ45 网络接口母座，支持 10/100/1000Mbps 全速率以太网传输，内置 LED 状态指示灯，可直观显示网络运行状态。产品采用 UL94V-0 级阻燃工程塑料外壳，搭配 SUS304 不锈钢金属屏蔽壳，防护与抗干扰性能优异；磷青铜端子经多层镀金电镀处理，导通稳定、抗氧化能力强。产品单口额定电流 500mA，耐电压 AC500V，工作温度 - 30℃~+85℃，适配标准 PCB 板，安装便捷，广泛应用于工控板、网络终端、通讯及安防设备。
产品特性
- 2口连体一体化结构，8P8C标准接口，直插式安装，带金属屏蔽外壳，内置LED指示灯，适配多口网络设备紧凑布局
- 外壳采用耐高温阻燃工程塑料，UL94V-0阻燃等级，无卤环保
- 接触端子采用磷青铜材质，弹性优异、导电稳定
- 金属外壳采用SUS304不锈钢，防锈耐磨、结构坚固
- 接触端子整体预镀镍打底，接触区域闪镀金处理，焊脚位镀哑光锡，提升导通稳定性与焊接性能
- 金属外壳整体镀镍，防腐耐磨
- 标准PCB布局，适配板厚1.00±0.05mm，直插式安装便捷，广泛适配各类带网络接口的电子设备
- 工作温度范围-30℃~+85℃，可适应复杂高低温工况，工业级环境适配能力
技术规格
口数2口连体
传输速率10/100/1000Mbps 以太网传输
塑胶外壳阻燃工程塑料，UL94V-0阻燃等级，无卤
安装方式直插式
接口类型8P8C 标准RJ45接口
接触电阻最大值45mΩ
接触端子磷青铜;整体预镀镍（最小厚度50μ"），接触区闪镀金，焊脚镀哑光锡（最小厚度80μ"）
环保标准符合HSF环保规范
绝缘电阻DC 100V条件下，最小值100MΩ
金属外壳SUS304不锈钢;整体镀镍（厚度50μ"）
指示灯配置内置LED指示灯
