网通连接器 / USB系列

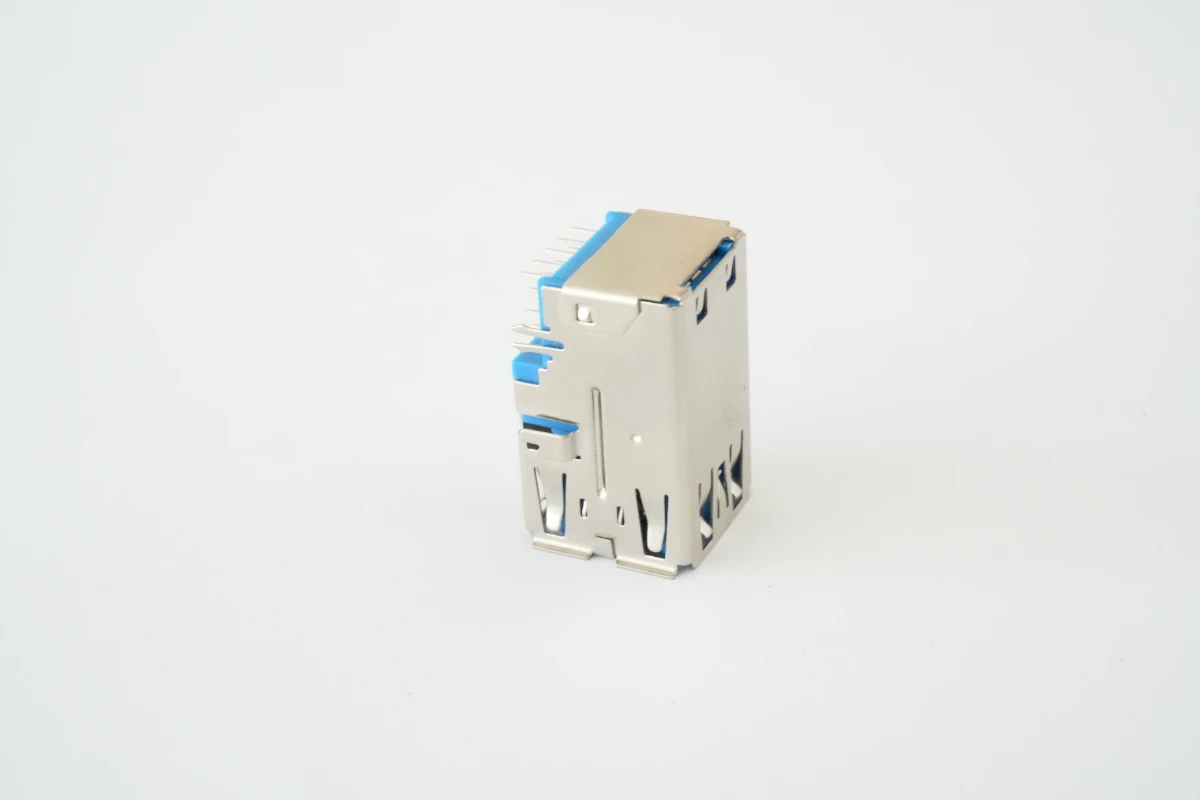

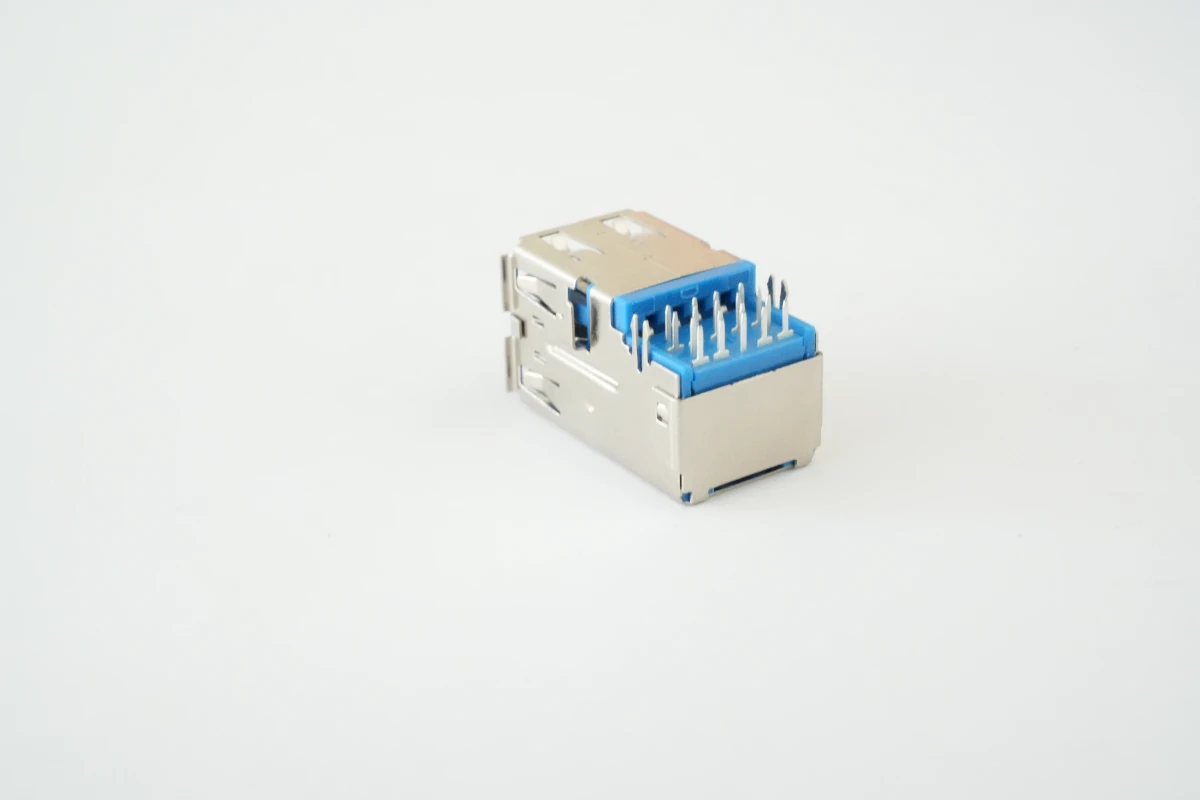

USB 3.0 A型 DIP双层沉板式母座
型号: WU30-7B26-D001
应用领域
通信工业
1 / 4
1
2
3
4
详细描述
WU30-7B26-D001 是符合 USB 3.0 标准的 A 型双层沉板式母座，核心采用 UL94 V-0 级阻燃绝缘主体、黄铜 + 磷青铜端子与 SPCC 镀镍金属外壳，材质优质、结构稳定。产品最高支持 5Gbps 高速传输，向下兼容低版本协议，电气性能优异，高绝缘电阻、低接触电阻，供电与数据传输稳定；机械性能可靠，后鱼叉脚固定结构牢固，插拔力符合行业标准，千次循环使用不易松动。产品工艺精良，端子分区镀金镀锡，可耐受 260℃高温回流焊，符合 HSF 无卤环保要求，广泛适配各类数码、工控、消费电子设备。
产品特性
- 符合USB 3.0标准，最高5Gbps高速传输，向下兼容低版本协议
- UL94 V-0阻燃绝缘主体，黄铜+磷青铜端子，SPCC镀镍外壳，结构强度高
- 端子分区镀金镀锡，接触导通稳定，焊脚可焊性优异，适配自动化生产
- 高绝缘电阻、低接触电阻，耐压性能达标，供电与数据传输安全稳定
- 鱼叉脚固定结构牢固，插拔力符合行业标准，千次循环使用不易松动损坏
- 可耐受260℃高温回流焊，无变形、无镀层脱落，适配常规SMT焊接工艺
- 符合HSF无卤环保要求，无有害物质，支持全球市场出货
- 标准USB 3.0 A型接口，兼容主流数码、工控、消费电子、外设配件等设备
技术规格
传输速率最高5Gbps，向下兼容USB 2.0/1.1
接触电阻≤30mΩ
插拔寿命≥1000次循环
环保标准符合HSF无卤环保要求，无有害物质
绝缘主体高温热塑性塑胶，玻纤填充，UL94 V-0阻燃等级，蓝色
绝缘电阻≥1000MΩ
耐压性能500V AC，1分钟无击穿、无飞弧
金属外壳SPCC钢材；整体镀镍≥50μ"（1.27μm）
额定电压5V DC
额定电流900mA
最大插入力≤3.57Kgf
