网通连接器 / RJ45连接器系列

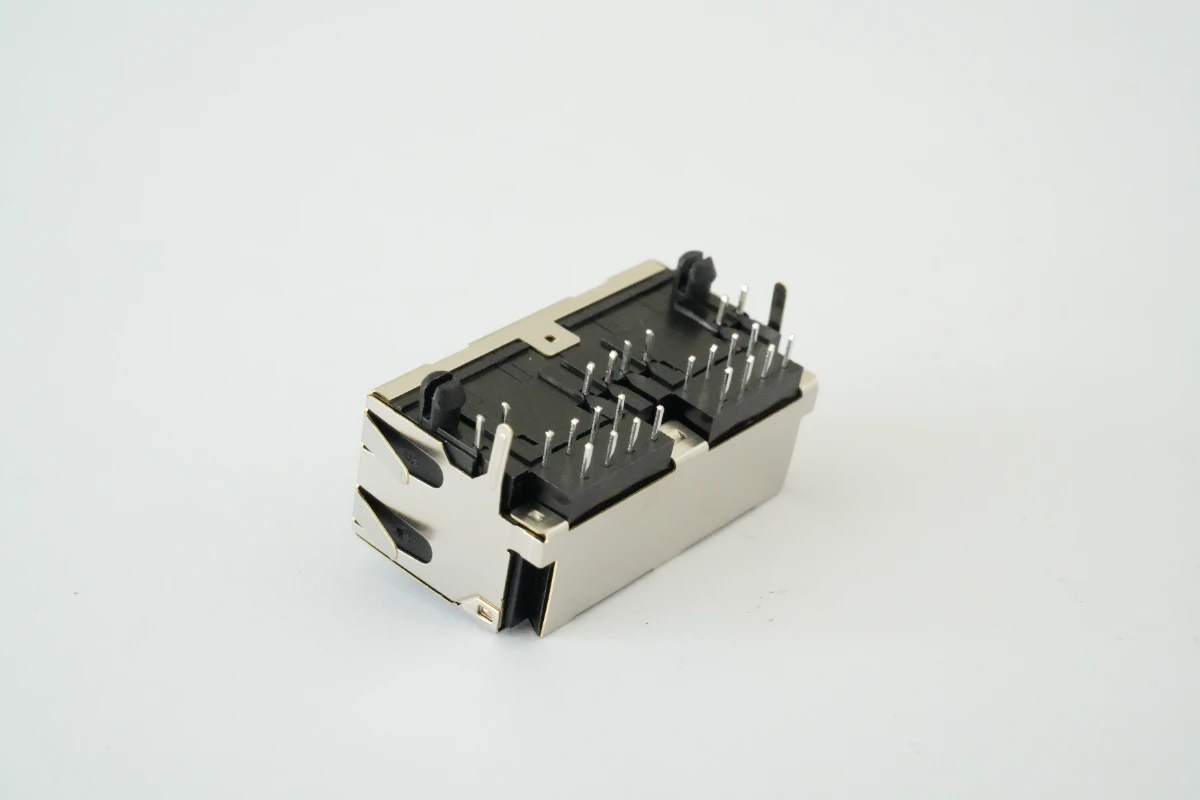

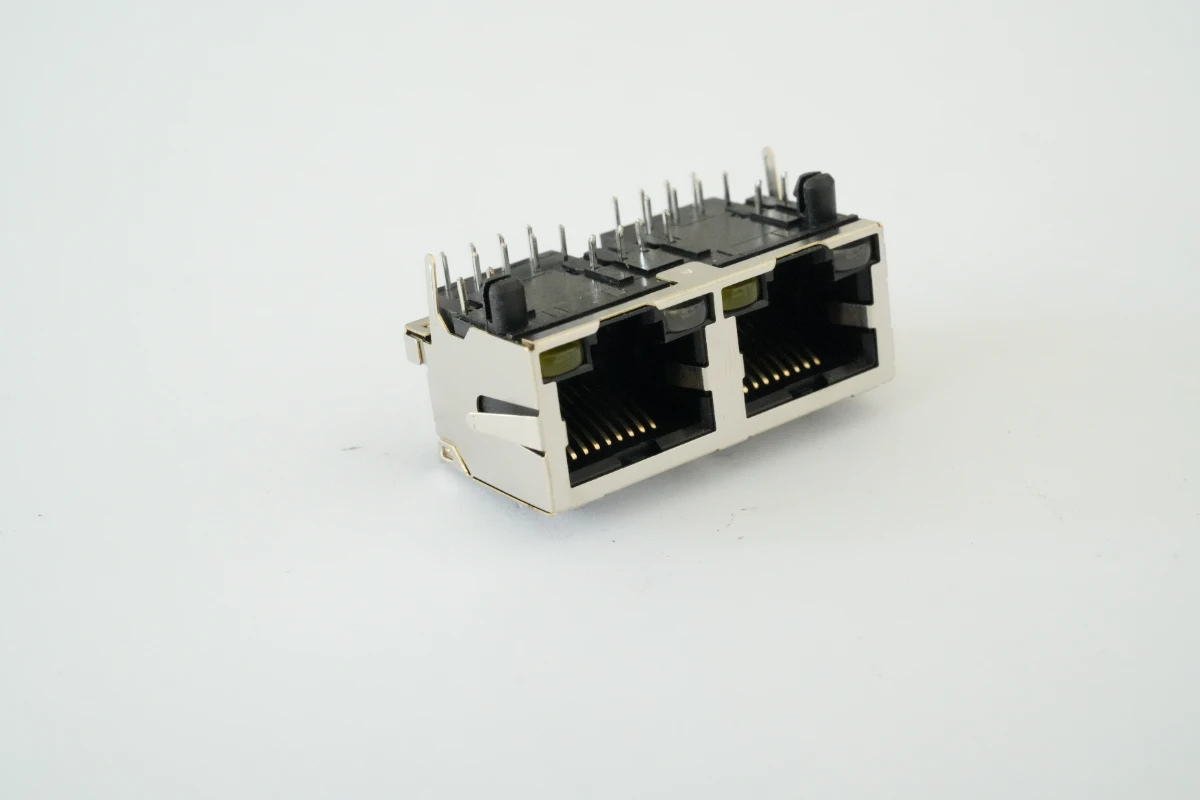

1×2口下折式 8P8C RJ45连接器
型号: JM2-CD1N-250S
应用领域
通信工业
1 / 3
1
2
3
详细描述
JM2-CD1N-250S 为 1×2 口下折式 8P8C RJ45 连接器，采用 UL94V-0 阻燃 PBT 外壳，搭配 0.35mm 磷青铜触点，全域镍底镀金工艺，导电稳定、抗氧化耐磨。产品适配 2.54mm 标准 PCB 间距，下折式安装结构优化设备内部走线，带弹簧设计插拔顺畅，内置 LED 指示灯可实时反馈网络状态。工作温域覆盖 - 40℃~+85℃，适配工业级高低温环境，接口符合 FCC Part 68 通信标准，黄铜屏蔽壳具备 EMI 抗干扰能力，整体结构稳定、使用寿命长。
产品特性
- 1×2口集成设计，节省设备内部空间，适配多网口紧凑型设备
- 下折式安装结构，适配PCB底部布局，优化设备内部走线
- 带弹簧设计，插拔顺畅，接触稳定，大幅提升接口使用寿命
- 内置LED指示灯，可直观显示网络连接与数据传输实时状态
- 阻燃PBT外壳+黄铜屏蔽壳，兼具防火阻燃与EMI电磁干扰防护能力
- 宽温工作设计，-40℃~+85℃稳定运行，适配工业级高低温环境
- 符合FCC标准，触点镀金工艺，导电稳定，抗氧化耐磨，长期使用可靠性高
技术规格
屏蔽壳C2680黄铜；镀镍处理
主体长度28.44mm
产品宽度13.72mm
产品高度17.50mm
合规标准FCC Part 68 Subpart F
外壳材质PBT黑色，UL94V-0阻燃等级
外形总长32.00mm
工作温度-40℃ ~ +85℃
引脚间距2.54mm
触点材质磷青铜，厚度0.35mm
触点电镀全域50μ"镍底，焊接尾100μ"以上镀锡，接触区镀金
