网通连接器 / RJ45连接器系列
1×5口下折式8P8C RJ45连接器
型号: JD5W-CG2G-00AM
应用领域
通信工业
1 / 3
1
2
3
详细描述

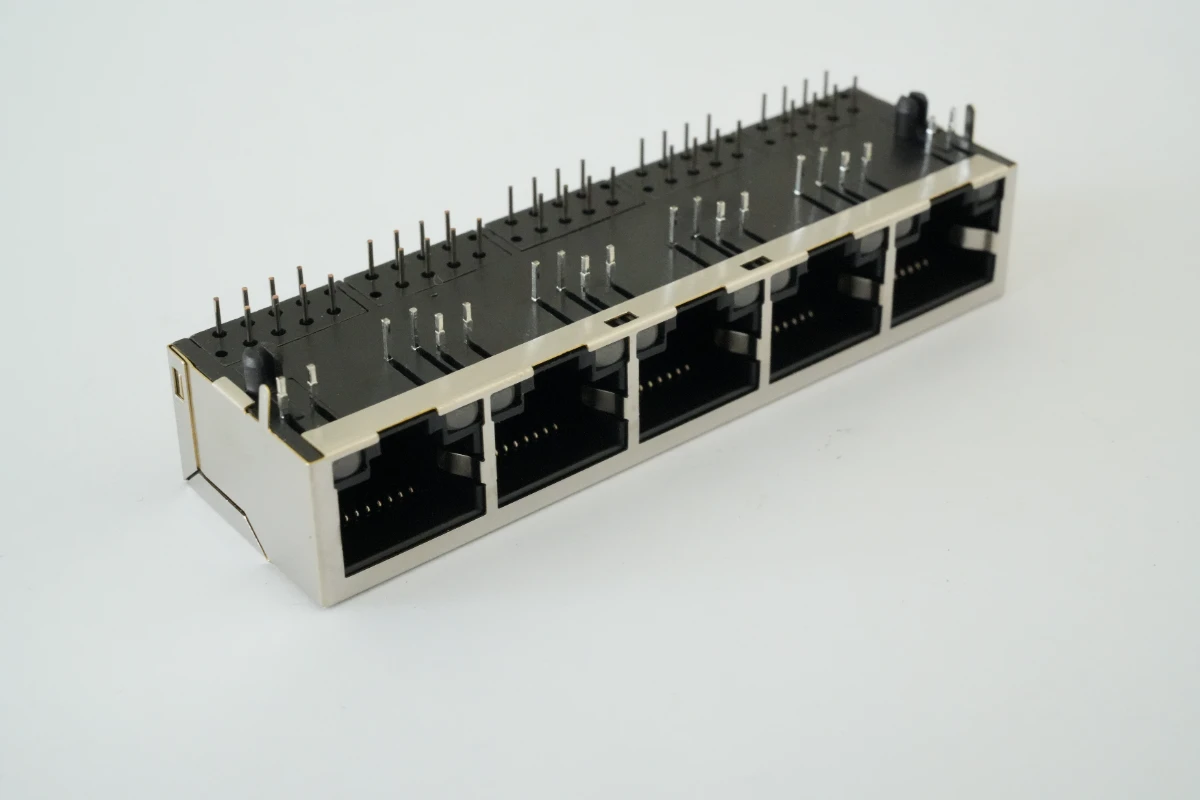

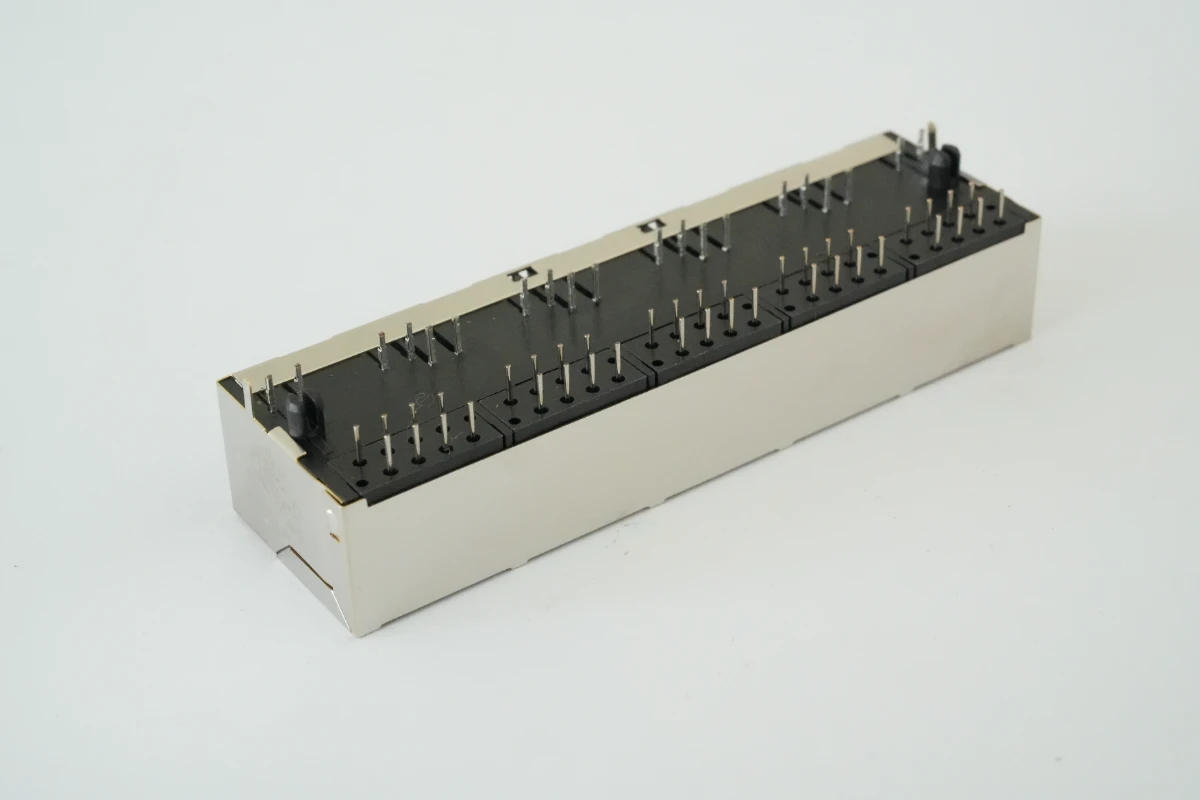

JD5W-CG2G-00AM 为 1×5 下折屏蔽型 8P8C RJ45 多口连接器，采用耐高温 PA46 外壳，兼容无铅回流焊；触点全域镀金，导电稳定耐磨。左右配备绿 / 琥珀双色指示灯，实时反馈链路传输状态，金属屏蔽壳有效抑制电磁干扰。端口中心距 13.97mm 标准 2.54mm 引脚间距，PCB 布局标准化，关键尺寸纳入 CPK 精密管控，公差精度高。无弹片结构简化装配，整体集成 5 路网口，节省设备内部空间，适配工业交换机、通信网关、多网口工控设备，长期稳定运行，适合批量标准化网络设备开发。
产品特性
- 1×5路RJ45网口集成，节省设备内部空间，适配多网口设备布局
- PA46工程塑料外壳，兼容无铅回流焊高温制程，适配工业级高温环境
- 磷青铜接触PIN全域镀金，抗氧化、耐磨，保障长期稳定的信号传输
- 左右配备绿/琥珀双色LED指示灯，实时反馈网口连接与数据传输状态
- 配套金属屏蔽壳体，有效抑制EMI电磁干扰，保障复杂环境下的信号稳定性
- 标准2.54mm引脚间距、13.97mm端口中心距，PCB布局标准化，适配通用主板设计
- 关键尺寸纳入CPK管控，分级公差标准，保障批量产品的一致性与适配性
- 简化设备装配流程，降低装配复杂度，提升生产效率
技术规格
公差±0.10mm
指示灯左右两侧绿/琥珀双色LED
主体长度67.28±0.15mm
产品宽度21.00±0.25mm
产品总长73.00±0.25mm
外壳材质PA46耐高温工程塑料
引脚间距2.54mm
结构配置带金属屏蔽外壳、双指示灯，无弹片
接触PIN材质磷青铜，全域镀金处理
端口中心距13.97±0.10mm
